基础知识

驻波表

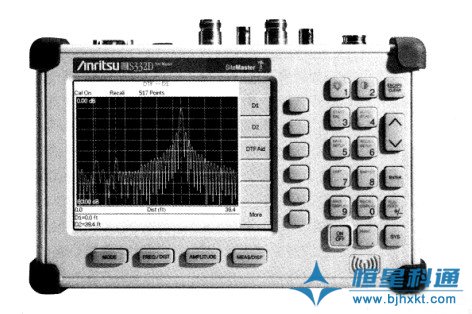

    天线分析仪测试属于离线测试，可以独立工作，不用发射机配合来提供功率信号。天线分析仪的测试频率往往在—定波段内是连续可调的，而且调节方便。天线分析仪提供的天线测试参数较多，除了基本的驻波数据外，通常还有阻抗数据，高级—点的天线分析仪还能提供—定频率区间的驻波曲线、天线谐振测试、回波损耗、电缆损耗、史密斯圆图、频谱分析等扩展测试功能。

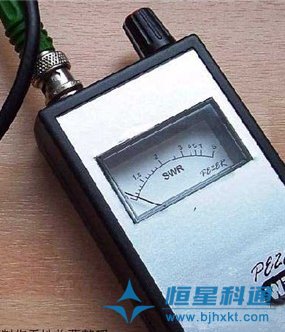

    驻波表测试属于在线测试，必须依赖发射机提供功率信号才能工作。有的商用发射机是固定频点工作的机器，不能提供连续调节发射频率9有很多频率连续可调的发射机在发射时频率是不允许改变的，所以每改变一个频率，都需要松开PTT，连续测量不是很方便。虽然驻波表大部分暴无源仪器，不需要电源，但发射机，特别是短波发射机，都需要市电，且有些发射机体积比较大，搬动不便．这也给驻波表的现场测试造成诸多不便。驻波表的天线测试功能比较单一，只能提供单一频点的驻波情况。
    因此，总的来说，天线分析仪在功能和使用便捷性上都远胜于驻波表。不过驻波表测试天线驻波也有一个长处，就是用其测试天线时，发射机提供少则几瓦、多则几十瓦的测试功率，这是真正的实际工作情况，就算馈线系统损耗较大，也能准确测量出驻波比。天线分析仪自带的信号源输出功率比较小，大部分产品都是毫瓦级ffJfflJ出功率，遇到电缆过长、损耗较太的系统，很容易使测试驻波偏小。由此看来，用天线分坼仪调试完天线后，再用驻波表看一下实际工作状态下的驻波情况，还是有一定必要的。
