IP网络广播背景音乐广播系统

2013-07-12 13:07 来源:恒星科通企划部



第一章  IP网络广播技术概述

一、IP网络广播技术概要
        IP网络广播系统是基于IP数据网络,将音频信号经过数字编码以数据包形式按TCP\IP协议在局域网或广域网上传送,再由终端解码的纯数字化单向、双向及多向音频扩声系统。该系统涵盖了传统模拟广播,智能调频广播的全部功能,彻底改变了传统广播系统音质不佳,易受干扰,传输距离受限,维护管理复杂,扩展性不强,互动性差等缺陷。具有“传输数字化,终端个性化,管理网络化,使用简单,功能强大,系统稳定,零维护”等特点。

二、IP网络广播系统的主要功能
        IP广播系统是功能上完全等同或超越传统广播,但是再网络结构上利用现有以太网传输,具有结构简单、功能强大等特点,同时具有多路分区广播、多级优先控制广播等特点。
        1、多级广播功能
             1.1  自动定时广播、多分区播音
                    ●  音频实时采播:能够将自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的广播终端或广播区域,用于播放外接设备广播及广播通知等。
                    ●  远程分控讲话:无需到广播中心,通过与服务器连接的任意一台电脑,便可以实现广播的远程控制。从而实现领导通过电脑远程对各分区、分组讲话。
                    ●  网上电台转播:可以将通过网络收音机软件接收到的Internet网络电台节目转换成IP网络广播数据格式,对广播终端实时播放,如一些专门的语言电台等。
                    ●  定时节目播放:每个广播终端可以单独接受服务器的个性化定时播放节目,也可以通过电脑在网上远程设置或者在终端直接按键操作。
             1.2  点播任务:文件点播(节目管理)
                    ●  分区自由点播:可通过遥控器或按键控制分布在每个广播点的广播终端完成服务器中资料库的任意点播,可快进、快倒、暂停和AB两点间复读。终端液晶屏显示资料库目录及当前播放位置。
             1.3  触发任务:消防报警触发,远程无线遥控器触发,电话触发。
                    ●  报警联动:结合网络报警主机接收报警信号,在服务器软件上预先设置报警模式,即可进行报警联动功能。
                    ●  远程无线遥控触发:结合IP网络接收器使用,可通过远程无线遥控器在有效距离内(最远无障碍距离3000米),在操场、主席台等地点进行需要节目的播放。
        2、双向对讲功能
             2.1  对中心呼叫(紧急求助。呼叫中心)
             2.2  拨号对讲(点对点拨号)
                  支持单点播放:可以对各个分区,组群,或全部广播。系统可以在同一时间设定任意多个组播放录制的音频节目,或对任意指定的分区进行广播讲话。
             2.3  寻呼讲话(终端点对点讲话)
                   寻呼对讲功能:终端可以对其他单个或多个终端实现呼叫,终端与终端之间还可以双向对讲,从而实现控制室对任意区域的广播点讲话,各分区之间、主控制室与各分区之间的呼叫对讲。

三、IP网络广播的系统特点
        1、广播分区多:每个IP网络广播点都是一个独立分区,广播分区多且不受限制。又可属于不同的分组,灵活多变。
  节目路数多:每路广播节目都是一组IP数据报文,100M局域网上传100路128Kbps的CD级音质节目才占15%左右的网络带宽。每一路广播节目只是计算机软件系统里的一道进程,每一对网络音箱可以同时播放各自不同的节目。
        2、系统施工快:在有IP网络的地方,接上IP网络广播终端设备即可;在没有IP网络的地方,建设简易IP局域网也相对简单快捷。IP网络广播系统的施工只需要将配置好IP地址的网络终端联到网络上,加电即可,施工过程既快又轻松。
        3、广播音质好:IP网络广播系统的传输基于数字IP网,不受外界环境与传输距离的影响,听众能够享受高保真的音质效果。
        4、系统维护:IP网络广播系统设备简洁,所有硬件设备采用嵌入式系统固化在处理器芯片上,不受病毒侵害,并可远程维护。
        5、系统管理易:系统管理员可为所有不同用户、所有不同的分区设置定时任务,系统自动执行播放,真正无人职守
使用广播易:IP网络广播系统的使用者只要获得管理员授权,即可在自用的电脑分控站上向指定分区进行节目广播;也可自己远程设置定时任务自动播放,无需奔波求助。


第二章  用户需求分析与设计思想


一、用户需求分析
        2011西安世界园艺博览会是在陕西举办的一届国际性盛会,浐灞公园作为此次会议的举办地,公园占地面积大、地理分区和功能分区多、此次公共广播的设计不仅要考虑室外不同分区的背景音乐,同时要考虑已经完成的背景音乐建设的室内功能区的背景音乐与新建系统的接入,让原有的背景音乐系统在自身可以独立广播的前提下无缝接入园区背景音乐系统,由园区广播中心进行统一管理控制。
        室外采用“网络广播终端+定压功放+室外艺术音箱”的方式进行建设,室内采用“网络广播控制器+原有广播系统”的模式进行建设,这样既可以满足新建系统的总体要求,还有效的解决了原有系统的兼容。
在信号传输上采用园区统一敷设的干线光缆,广播信号采用TCP/IP数字格式在现有网络上进行传输,做到“一网多用、高性价比”的建设原则。
二、设计思想
        严格按照中华人民共和国公安部(GB50116-98)作为设计依据,结合贵方的需求,用最佳设计方案体现最高的性能价格比,使系统的功能和指标达到国内同类型系统的先进行列,是我们的总体设计思想。
        2011西安世界园艺博览会广播系统工程方案设计遵循“技术先进、功能齐全、性能稳定、节约成本”的原则,并综合考虑施工、维护及操作因素,为今后的发展、扩建、改造等留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。其具有以下原则。
        1、先进性与适用性
充分考虑到电子信息时代科学技术迅猛发展的趋势,在技术上着眼超前。采用IP数字网络技术、计算机软件多媒体技术等先进技术组建背景音乐系统,系统的技术性能质量指标应达到国际领先水平;同时,系统的安装调试、软件编程和操作使用又应简便易行,容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。同时系统是面向各种管理层次使用的系统,其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学。
        2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能适合现场情况、符合用户要求的系统配置方案,通过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资、经济实用。
        3、可靠性与安全性
系统的设计考虑广播作为大众媒体的特殊性,应具有较高的可靠性,在系统故障或事故造成中断后,能确保广播的安全性,不能出现播出安全事故和盗播事故的现象,并具备防止盗播插播功能,可以保证系统的运行安全。
        4、成熟性与开放性
2011西安世界园艺博览会广播系统控制中心系统采用成熟的局域网传输系统,实现覆盖范围内任意增删广播接收点而不影响整个系统正常运行的功能,二级景点广播室采用数字转换后,在个分区内采用定压传输方式,这样既可实现二级控制、又解决了远距离传输的问题。
        5、扩容性与扩展性
系统设计中采用了数字网络技术,不受功率容量、布线结构的限制,所以具有很强的可扩展性。并根据今后该项目工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。


第三章  公共广播设计原则、依据及目标

一、设计原则

从投资合理、外观美观、设计规范的思想出发,日常广播和紧急广播二个系统的设计,在功能上互相独立,在设备及器材上有机结合。根据规范要求,紧急广播的控制具有最高优先权,并采用智能的联动和自动火灾报警广播方案。设有音量调节器的扬声器,平时在接收日常广播时可以调节音量或关闭,紧急广播时扬声器不受音量调节器控制,都将处于紧急广播状态。
二、设计依据
        本方案设计主要依据以下标准进行:
            ●  GB44959《扩声特性测量方法》
            ●  SJ2112-82《扩声系统设备互联的优选电器配接法》
            ●  GB9001-88《 声频放大器测量方法》
            ●  GB9003-88 调音台基本特性测量方法
            ●  GB9396-88 扬声器的主要性能测量方法
            ●  GB9401-88 传声器测量方法
            ●  GB9402-88 高保真传声器最低性能要求
            ●  GB/T4474-93 号筒扬声器通用技术条件
            ●  《工业企业通信设计规范》GBJ42-1981
            ●  《民用建筑电气设计规范》GBJ/T16-1992
            ●  国际电联ITU-T有关标准
            ●  建筑、通信有关行业标准
三、设计目标
        系统设计以“先进性、科学性、经济性、可靠性”为设计原则,打造“音源数字化、播放自动化、管理智能化、扩展自由化”的IP广播系统。该系统可实现统一广播、二级分区广播,紧急广播等功能,并可以与监控系统、网络系统、电子门票等子系统在同一根光缆中传输。


第四章  系统设计方案

一、2011西安世界园艺博览会广播系统简述
        该系统采用“IP数组网络广播”方式,设计对园区内所有景区进行广播覆盖。总控中心采用多路播出智能广播软件,对不同分区同时播放不同的节目,各分区也可本地播放自己的节目,一旦发生紧急情况,2011西安世界园艺博览会指挥大厅具有最高广播优先权,自动切换上级节目,实现紧急广播。
        “IP数字网络广播+终端接收放大” 模式用于2011西安世界园艺博览会园区智能广播系统是我公司根据实际情况设计的,该系统充分考虑到2011西安世界园艺博览会系统的需求,我们在性能和设计思路上力求“科学、合理、可靠、可操作性强”。
二、2011西安世界园艺博览会对广播系统的功能要求
        西安作为2011世界园艺博览会的举办地,同时也作为西安的休闲功能区,占地面积大、功能区多,传统的定压广播已经不能满足使用要求,在广播系统的设计上,必须考虑采用一种传输距离远、可实现多级控制、二级广播、多分区同时播放不同内容的广播系统,此方案正是基于这一功能要求进行设计的。
        1、具体分区及点位

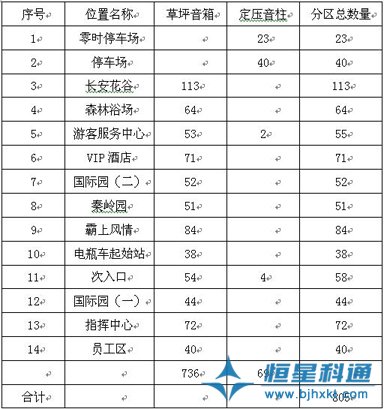

2011西安世界园艺博览会广播系统总共分为14个分区,各个分区数量如下:

IP网络广播背景音乐广播系统



        2、需求说明
              ●  采用网络化广播系统,利用现有局域网实现。
              ●  全数字化传输,覆盖整个2011西安世界园艺博览会园区。
              ●  突破传统公共广播只能下传和只能由机房集中控制的格局,具有互动功能,终端具有点播和控制及无线遥控功能。
              ●  终端和分区可任意组合,通过控制软件界面实现随时重组,而无须另行布线。
              ●  在局域网和广域网可接入的任何地方可实现远程控制。
        3、工程系统分析
              3.1  系统分析
                   2011西安世界园艺博览会作为世界性的园艺盛会,建设广播系统有着积极的意义:
                       ●  便于园区的管理;
                       ●  利于公共信息传播;
                       ●  信息更具实效性。
                       ●  创造良好的旅游环境。
                   其设计如下:
                       ●   根据2011西安世界园艺博览会的特点,我们把整个园区分为14个广播分区;
                       ●   根据园区每个区域不同音乐播放的要求,本系统选用当今最先进的IP网络广播系统,可达到数十套音乐同时播放,完全满足2011西安世界园艺博览会广播功能的要求。
                       ●   主控中心设计:控制系统由IP网络服务器、前置放大器、CD播放器、数字调谐器、寻呼话筒、控制软件组成。采用TCP/IP控制方式,传输距离远,有网络的地方就可以实现广播的要求,抗干扰强的特点。
                       ●   分区功放设计:因为各个区要求同一时刻能够收听不同的节目,需要为每个区域配备一个功放及不同的节目源,这里主要是让旅客能够在一种轻松的环境中生活,感受一种家的温馨。
                       ●   布线设计说明:定压分区广播部分布线说明。
                       ●   布线方式:指挥大厅至2011西安世界园艺博览会各分区用IP网络,每个分区至前端喇叭使用音频线。
        4、系统设计要点
              4.1  广播系统的可靠性与安全性问题
                    关于可靠性问题:系统全部采用IP数字方式来进行传输,只要网络畅通,系统就可以稳定的工作。
                    关于安全性问题:IP数字网络广播采用的是全数字传输方式,即把音频信息文件采用数字包的形式进行传输,一般的 模拟干扰信号对其不会造成任何干扰,同时数字音频文件也具有很高的保密性,所以具有很高的安全性。
         5、工程系统功能说明
               2011西安世界园艺博览会园区的公共广播主要作用是信息发布及背景音乐播放,创出一种轻松愉快的气氛,我们设计的公共广播系统采用单声道播放,在一些不同功能的区域播放不同的节目内容,公共区域主要是轻音乐为重点,这些优美的音乐在能够营造一个轻松惬意的环境,系统需要实现音乐的自动定时开启和关闭播放,能够定时的开启和关闭整个系统的电源,实现自动播放。
              能够实现的功能有:

5.1  系统主干广播网络线采用数字化网络传输:系统为数字化公共广播系统建设,系统基于以太网,采用TCP/IP协议方式传输,可实现跨网段控制、监控和多用户管理,并且可以与视频监控系统进行联动控制管理。在网络通畅情况下,主控室通过广播专用软件可监控系统运行状况 (即能监控:网络适配器的工作状态和连接方式),以方便2011西安世界园艺博览会园区系统管理人员能够快速的了解广播运行情况,并且广播专用软件可以设置广播监听专用终端,通过软件操作可以实时的监听任意一个终端设备的工作状态,如音量大小、播放内容等,分控广播系统采用传统智能广播系统进行传输,使系统更稳定可靠性;
              5.2  广播系统具有高度可靠性:为2011西安世界园艺博览会园区网络广播系统为了确保系统的绝对稳定性,功放的冗余性设计有:功放的功率是以扬声器的总功率乘1.3倍作为冗余。
              5.3  系统具有主控和分控控制功能:系统可设置一个主控室和多个分控室,主控室可控制所有系统设备,具有最高权限,能够对系统进行分区、全区广播讲话,音乐播放等功能,同时其可给分控授权操作,分控操作员只能控制授权的操作,并且不同权限的用户其有优先等级,以方便使用者更好的管理广播系统;
              5.4  具有将模拟信号转数字信号功能:系统实现数字化传输,避免传统音频广播线路传输衰减与噪音,让声音能够达到CD级高保真音质,同时系统支持各种音频格式的数据网络传送(MP3、MP2、AAC、WAV),具有完善的网络适应能力,并且系统可以实时的采集外接设备自用电台、录音机卡座、CD播放器、MP3播放器、麦克风音频信号后压缩成高保真音质数据流存储至服务器,并可按要求同时转播到指定的终端设备,用于插播外接节目广播及广播通知等,系统服务器具有扩展四块声卡以采集外控音源,即终端设备可以单独接收服务器的个性化播放节目。
              5.5  系统具有50级用户权限设置:经过授权的领导可以无需到广播控制中心,只要在自己的电脑安装广播专用分控软件,经计算机的麦克风可实现远程讲话,可以对全区,分区,分组讲话,也可以通过电脑上传自己制作的节目,通过广播专用软件编辑程序可定时播放音频节目,实现定时定区域的播放操作,实现无人职守功能,如按时间作息表制作好程序后,系统将自动执行定时程序;
              5.6  自由组合分区功能:每台网络适配器可通过广播专用软件可以对每个适配器进行管理控制,可将不同的网络适配器组合成不同的大区域,如办公楼组合为一个大区,实验中心A栋,实验中心B栋,食堂等区域为4个大区域,以适合系统更好管理,如将每栋大楼组合成为一个大区域,这个系统组合灵活,无需进行物理线路更改,只需软件操作。
              5.7  本系统是背景音乐和消防联动语音报警系统: 系统分区与防火分区采用一致性,当发生火灾时,消防报警主机将相应的区域报警信号传送至本系统,系统控制中心一直处于热备状态,一旦发生紧急情况,即可受控于消防联动信号,不论系统处于任何状态,根据预选设定都可马上进入全区报警或N+1至N+4邻层报警。系统可根据预先设定音频信号(双语音播放),将相应的音频信号播放至发生火灾区域,以方便工作人员及旅客能够快速的选择合适的通道进行逃难,避免最大程度的损失和人员伤亡;(备注:系统消防音频信号可以根据需要录制相应的声音,如各分区发生火灾,可以录制“该分区发生火灾,请往安全通道逃生”等最佳提示,以方便人员快速撤离,并且功能房,如客房区域有独立音量控制器处将强制音量控制打开,以播放相应音频信号;)

              能够另外能够实现的功能有:
                   (1)定时节目播放:IP网络广播的每个网络适配器都具有独立的IP地址,可以单独接收服务器的个性化定时播放节目,定时播放的操作,也可以通过电脑在网上设置上传节目等,利用此功能可以实现2011西安世界园艺博览会园区一些固定的音乐播放,如2011西安世界园艺博览会园区的一些宣传广告语等音频信号。
                   (2)领导网上讲话:IP网络广播能够实现领导网上讲话,领导无需到广播中心,通过与系统服务器连接的任意一台计算机,便可以经计算机的麦克风实现远程讲话,可以对全区,各分区,分组讲话。此功能2011西安世界园艺博览会园区应用于逢年过节或特殊时期,2011西安世界园艺博览会园区领导需要进行问候祝福或紧急通知,其无需到广播室,通过自己办公室分控电脑则可实现广播讲话。
                   (3)网上电台转播:IP网络广播可以将通过网络收音机软件接收到的Internet网络电台节目转换成IP网络广播数据格式,对网络语音终端实时播放,如美国之音、BBC、CNN及国内其他专门的语言电台等。
                   (4)音频实时采播:IP广播节目实时采播功能,能够将:自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的网络适配器,用于插播外接节目广播及广播通知等。
                   (5)自由点播: 可通过遥控器控制分布在每个点的网络适配器完成音频服务器中资料库的任意点播。操作简单方便,只需要用红外遥控器选择相应的节目内容,播放即可。此功能可以根据2011西安世界园艺博览会园区不同的区域,2011西安世界园艺博览会园区管理人员自行选择自己喜好的音乐节目。
                   (6)音频触发启动设备:IP网络广播的网络适配器,提供音频触发接口或自带触发电源。广播讲话的声音及音乐接入网络适配器时,可以根据语音信号的有无,自动切换功放或有源音箱的电源,或联动其它设备正常广播,此功能应用主要是提高设备使用寿命,避免网络适配器和功放长时间通电,电子元器件老化,减少寿命。
                   (7)数字音源库::系统资源服务器可存储数千小时以上的音乐节目或语音节目。用户可以根据实际情况扩充存储空间或更换服务器,或提升系统性能。
                   (8)广播监听: 系统可设IP网络音箱作为系统监听使用,实现单点选择监听功能,实现机房对各个点实时的监控。
                   (9)节目播放方式及音量调节:系统每一项播放功能都有节目播放方式及音量大小的调节功能。

              IP广播具有以下最显著的特点:
                   (1) 传输数字化:IP网络广播采用独有的CD质量的数据文件格式,将音源转换为数据文件传送到网络适配器。全程数字化传输避免了传统音频广播的信号衰减与噪音,提供高保真音质的声音。
                   (2)终端个性化:IP网络广播基于IP数据网络,每个网络广播适配器都可以有独立的IP地址,可以拥有完全个性化的节目。
                   (3)前端网络化:IP网络广播将前端音源扩展到整个网络,节目定时播放都可以通过网络远程操,。网络化的管理,还可以对不同的用户设置不同的权限。
                   (4)播放自动化:IP网络广播能够实现自动化播放,并为各个节目指定播放时间,服务器将自动进行播放,并且播放内容与对象范围可以任意指定。
                   (5)操作人性化:IP广播为提供了人性化的图形菜单界面、人性化的操作,轻松简便,专一实用,提高了使用的效率。
                   (6)管理智能化:IP广播有很多智能化的设计,可以在广播过程实现录音、变速、列表循环播放等语音功能;还可以实现定时设置,实现广播自动播放;并能够远程编排、维护、管理等
                   (7)工程简单化:IP网络广播工程简单,对于现在有局域网设每一个IP广播点,只需要增加网络广播适配器安装即可,如果没有搭建网络,数据网络的工程量也相对简单,只需要铺设网线即可,一旦建设,广播系统与计算机网络系统可以共用,减少网络重复建设。
                   (8)系统零维护:IP网络广播在物理上与网络共用,所以并不在网络维护之外增加额外的维护工作。在应用上,系统可设置独立网段与计算机系统分隔,各网络广播适配器嵌入式系统程序固化,不会受到病毒感染。系统整体稳定可靠,基本没有维护工作。
         6、各功能区与景点设计
各分区采用IP网络进行传输,再经由数字网络广播控制器转换为模拟音频信号,送到定压功放放大后驱动草坪音箱或定压喇叭。同时数字网络广播控制器收控制器还可以输出一路受控电源,用于管理定压功放的电源,这样就实现了远程可寻址控制。
数字网络广播控制器同时还具有Line输入、MIC等功能,可以将本地的DVD音频、本地讲话广播出去。
         7、系统供电与接地
                  7.1  电源负荷要求:公共广播系统交流电源的负荷应符合中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第3.1.1.1条所规定的负荷标准。
                  7.2  共广播系统的电源:应该从配电室内的低压配电屏(柜)供给二路独立电源,与扩声系统控制室配电箱(柜)内互投。配电箱(柜)对扩声用的功放采用单相三线制(L+N+PE)放射式供电。
                  7.3  引至前置信号处理机柜、功放设备等交流电源的电压波动超过设备规定时,应加装自动稳压装置。
                  7.4  控制室应设保护接地和工作接地,具体要求按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第21.6.4条所规定的原则处理。具体要求如下:
                      ●  单独设置专用接地装置,接地电阻不应大于4欧姆。
                      ●  接至共同接地网时,接地电阻不应大于1欧姆。
                      ●  工作接地应构成系统统一点接地,接地的具体要求按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第14章的规定。
         8、供电与接地
              所有接地极的接地电阻应进行测量,经测量达不到设计要求时,应在接地极回填土中加入无腐蚀性长效降阻剂;控制室内接地母线的路由、规格应符合设计要求。施工时应符合下列规定:接地母线表面应完整,无明显损伤和残余焊剂渣,铜带母线光滑无毛刺,绝缘线的绝缘层不得有老化龟裂现象;接地母线应铺放在地槽或电缆走道中央,并固定在架槽的外侧,母线应平整,不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端正,系统的工程防雷接地安装应严格按设计施工,接地安装应与土建施工同时进行。
         9、对线路衰耗要求:
             在公共广播系统中,从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求:
采用定压输出的馈电线路,输出电压采用 70V或100V
             功率放大器的容量计算方法:
             业务性广播系统和业务性广播系统的计算方法: P=K1×K2×ΣPo 式中:
             P--功率放大器输出总电功率(W);
             Po--Ki×Pi,每分路同时广播时最大电功率(W);
             Pi--第i分路的用户设备额定容量;
             Ki--第i分路的同时需要系数;
             服务性广播时,客房节目每套Ki取0.2-0.4;
             背景音乐节目Ki 取0.7-0.8 ;
             K1--线路衰耗补偿系数线路衰耗1B时取1.26;线路衰耗2dB时取1.58;
             K2--老化系数,一般取1.2-1.4;


第五章  背景音乐软件介绍


一、预设置终端参数
         设置前准备:
             在配置前,必须做一个总体的安装规划:包括终端名称、终端IP地址、网关IP地址、服务器IP地址、终端安装的物理位置,并且把这些信息做成标签贴在终端上,保证安装的顺利实施。
        设置工具:
             1、通过系统软件调用“终端配置程序”,方法为: 开始→程序→IP网络广播→终端配置程序。
             2、直接运行随机光盘内可执行文件“配置程序bct_cfg.exe”。

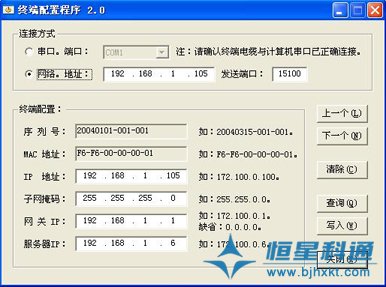

         设置工具界面如下:

IP网络广播背景音乐广播系统


        设置方式:可以通过以下两种方式中的一种进行终端设置:
            1、【串口】  通过供应商提供的专用终端配置线进行。
            2、【网络】  通过网络进行。
        设置参数:
            1、查询:打开【终端配置程序】,选择好连接方式,然后点击【查询】。查询成功则可进行下一步写入。
            2、写入:在【IP地址】、【子网掩码】 、【网关IP】 、【服务器IP】中分别输入预先规划好的参数,然后点击【写入】。
            3、检查:
           系统提示写入成功后,再次点击【查询】,检查是否正确写入。

二、配置系统服务器参数
        在使用本广播系统前,必须对本系统进行必要的设置。步骤如下:
        设置服务器IP地址:

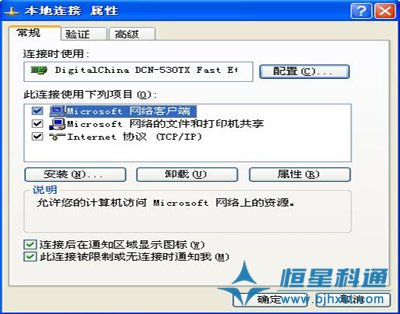

            1、从【网上邻居】的右键【属性】中打开【本地连接】,点击右键打开本地连接的 【属性】,如下图示例:


IP网络广播背景音乐广播系统

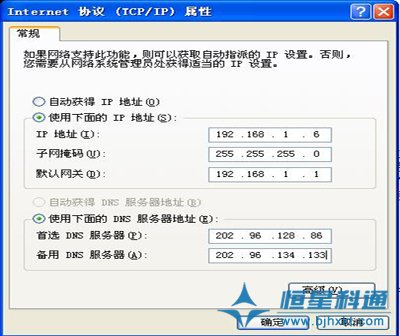

            2、双击【Inter协议(TCP/IP)】,进入IP地址设置界面,输入服务器的IP地址相关信息。如下图示例。


IP网络广播背景音乐广播系统



        配置服务侦听地址:
            1、在广播系统服务器上运行恒星科通IP网络广播系统软件。
            2、使用系统管理员身份登陆系统,默认的账号和密码都是admin;
            3、点击【配置】,在【服务侦听地址】栏中选择正确的服务器IP地址,点击【确定】退出;
            4、点击【确定】即可以登陆服务器。

IP网络广播背景音乐广播系统




        重启网络广播系统:需要更改 【系统配置】目录下的四个配置,包括【基本配置】、【用户配置】 、【终端配置】 、【分组配置】中任何一个配置之后,必须重启广播系统的进程。
        具体的方法如下:
            1、使用系统管理员身份登陆系统,点击【服务管理】,在弹出的【系统服务】窗口中点击所有服务右边的【停止】。等待左边的【已启动】→【已停止】。然后点击【启动】,等待直到【已停止】→【已启动】



IP网络广播背景音乐广播系统




            2、切换到【采播服务】窗口,用与步骤1的相似的操作可以重启【采播服务】。
            3、点击【确定】, 重新启动网络广播系统完成。
       基本配置:

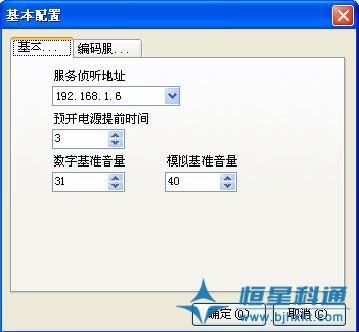

1、登陆服务器后,点击【基本配置】,如下图所示。其中配置的参数解析如下:

IP网络广播背景音乐广播系统


                【编码服务器】:应用于使用掌上播控器的变速(快放、慢放)播放功能。如有需要使用,直接点击【新建】,输入【名称】和【服务器地址】然后点击【确定】.如没有应用掌上播控器则不需要进行设置。
                【服务器侦听地址】:也就是服务器网卡的IP地址,用于获取终端数据;
                【预开电源提起时间】:系统提前打开功放电源的时间,用于定时任务时的预热功放;一般时间设置为3-5秒;
                【数字基准音量】:终端数字输出音量;建议保留默认设置;
                【模拟基准音量】:终端模拟输出音量; 建议保留默认设置;
            2、点击【确定】,按上面“重启网络广播系统”的方法重启广播系统,基本配置生效。

三、配置远程客户端参数

         一般授权用户安装远程客户端后,需要对客户端进行简单的设置才能正常登陆广播系统,具体的方法如下:
            1、登陆前准备:从管理员那里获取用户的登陆账号、密码和服务器IP地址;
            2、打开远程客户端程序,点击【登陆】,在弹出的窗口(如下图)中输入从管理员那里得到的账号和密码,

IP网络广播背景音乐广播系统


            3、点击【配置】,在弹出的窗口(如下图)中输入服务器IP地址,点击【确定】退出;

IP网络广播背景音乐广播系统


            4、点击【确定】即可以登陆服务器。

四、在系统服务器中配置中继服务
         配置步骤如下:

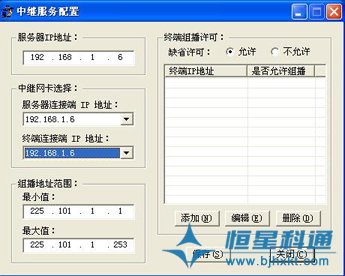

            1、打开中继配置程序:点击系统软件左上方的 工具→本机中继服务配置,界面如下图

IP网络广播背景音乐广播系统


            2、分别在【服务器IP地址】、【服务器连接端IP地址】 、【终端连接端IP地址】输入或者选择和上面配置【服务侦听地址】一致的IP地址。如上图所示。
            3、【组播地址范围】和【终端组播许可】选项在交换机支持组播的情况下,不需要修改任何设置。如果交换机不支持组播,可以通过【添加】将不支持组播的广播终端添加。
            4、点击【保存】,然后点击【关闭】。

五、在系统服务器中添加终端

        在系统服务器的软件里对终端进行属性信息添加,具体添加的方法如下:
            1、使用系统管理员身份登陆系统,点击【系统配置】中的【终端配置】,在切换的窗口中点击【新建终端】,(可以通过类似方法切换到【编辑终端】和【删除终端】窗口)如下图所示。

IP网络广播背景音乐广播系统

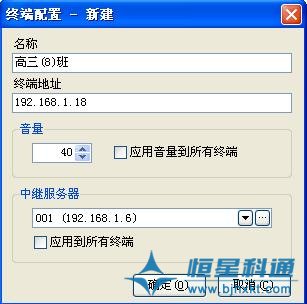

            2、在弹出的窗口中输入终端信息,输入的信息应该与具体的终端参数一一对应,参数解析如下:
                 【名称】:网络广播终端的名称;
                 【终端地址】:与网络广播终端名称相对应的终端IP地址;
                 【音量】:网络广播终端的音量,如无特别需要请保持默认值;
                 【应用音量到所有终端】:将目前的音量设置应用到所有网络广播终端,可以批量修改网络广播终端的音量。
                 【中继服务器】:目前接收该网络广播终端数据的服务器地址;
                 【应用到所有终端】:将目前的中继服务器IP地址设置应用到所有网络广播终端,可以批量修改网络广播终端的中继服务器IP地址。
            3、点击【确定】, 按上面“重启网络广播系统”的方法重启。

六、在系统服务器中添加用户
        本广播系统允许管理员对使用广播系统的用户进行授权使用。授权的用户数量没有限制。允许对已授权的用户进行修改和删除。具体授权的操作方法如下:
            1、使用系统管理员身份登陆系统,点击【系统配置】中的【用户配置】,在切换的窗口中点击【新建用户】,(可以通过类似方法切换到【编辑用户】和【删除用户】窗口)如下图所示:

IP网络广播背景音乐广播系统


            2、在弹出的窗口中输入授权参数,参数解析如下:
                 【用户账号】:被授权用户登陆广播系统的账号,支持中英文和字符;
                 【用户密码】: 被授权用户的登陆广播系统的密码;
                 【点播手机账号】: 被授权用户使用掌上播控器登陆广播系统的账号;只支持不大于6位的数字;
                 【用户类型】:备选项目为【一般用户】和【管理员】,是对用户操作权限的授权;
                 【待选择终端】:包括广播系统中的所有网络广播终端。
                 【已选择终端】:允许被授权用户使用的网络广播终端名称。
            3、鼠标选定【待选择终端】中显示的网络广播终端名称后,通过点击  对允许授权用户使用网络广播终端分别进行添加和删除。然后点击【确定】。
            4、按上面重启广播系统的方法重启广播系统。用户配置生效。

七、在系统服务器中播放节目

        在安装完网络广播终端后需要进行必要的节目播放测试,判断网络广播终端和系统是否正常工作,具体的步骤如下:
            1、登陆广播系统,点击【实时任务】项目下的【文件播放】,进入文件播放的操作界面。
            2、点击上面菜单的【新建】,进入新建任务属性窗口。

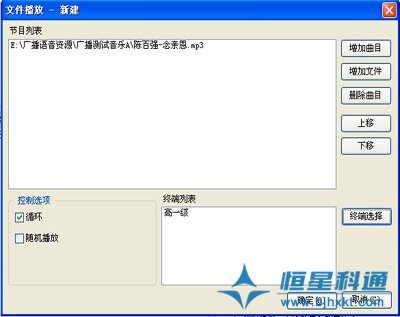

            3、添加节目:点击【增加文件】,浏览至合适的MP3格式文件。如下图。

IP网络广播背景音乐广播系统


            4、选择终端:点击【终端选择】,双击选择需要测试的网络广播终端,点击确定.
            5、点击【确定】.聆听音箱判断网络广播终端的广播是否正常.


第六章   施工组织方案设计


一、工程组织和管理办法

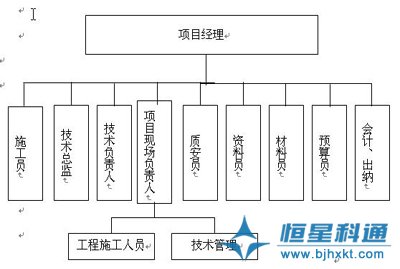

        工程组织图及职责

IP网络广播背景音乐广播系统

图6-1   施工管理架构图


        (一)、 工程负责人员组成
我公司将对该项目成立以上人员组织。以公司总经理为核心,把公司的各项专业技术精英放在该项目上,在财力、物力、人力方面保证工程顺利完成。
        (二)、 主要人员岗位职责
             (1)总经理:负责整个工程的人员组织安排和处理工地现场重大事件,保证工程进度。
             (2)项目经理岗位职责
                      1)全面负责该项工程的质量、进度、成本、机具、人员的安排调配,是工地安全生产、防火、防盗的第一责任人。协调工地各方的关系,代表单位全面处理、办理工程的变更签证。在组织工程项目施工过程中。主动接受业主、监理工程师、单位领导和上级有关部门的工作检查。认真贯彻执行国家有关劳动保护法令及制度和本单位安全生产的规章制度。
                      2)认真贯彻“安全第一,预防为主”的方针,按规定搞好安全防范措施,把安全生产落到实处。在各种经济承包中首先包括安全生产。做到讲效益必须讲安全,抓生产首先抓安全。定期组织进场施工人员进行安全学习。
                      3) 定期对照建筑施工安全检查表、质量报检表,经常检查生产进度,生产现场的人、财、物全面管理,认真检查及时处理事故隐患。制定分级安全管理技术措施,确保施工全过程的安全生产。
                     4)发生重大伤亡事故,重大未遂事故,要保护现场,立即报告,参加事故调查。处理填表上报,落实整改措施、不隐瞒、不虚报、不拖延报告,更不能擅自处理。
                     5)工地建立安全岗位责任制和防火措施,督促有关人员做好施工安全各项技术资料。
             (3)专业工程师岗位职责
                     对项目经理负责:对其所设计的系统进行全面专业的技术支持、技术协调、调试及试运行,深化施工图设计,技术变更。对施工图纸包括系统图、平面图、安装接线端子图、设备材料表等所有技术文件的执行。指导施工并负责单机、联机设备调试。负责整理各类验收必备的图纸文件审核,负责操作人员培训,系统维护等。确保系统一次调试成功,性能指标达到设计、使用要求。
             (4)施工主管岗位职责
                     1) 施工员作为长驻工地代表,直接对项目经理负责,在保证工程质量前提下抓好生产进度,对施工质量负责,在项目经理授权下协调现场有关施工单位的施工问题。遵守工序质量制度,严格执行“三检制”,保证不合格工序未整改前不进入下道工序,对工序管理引起的质量问题负责,对工序质量做好记录定期上报。
                     2) 参与图纸会审和技术交底,配合项目经理安排好每天的生产工作,对班组成员进行全面的技术交底。按规范及工艺标准组织施工,保证进度及施工质量和施工安全。组织隐蔽工程验收和分项工程质量评定。对因设计或其它变更引起的工程量的增减和工期变更进行签证,并及时调整部署。
                     3) 严格控制进场材料的质量,坚决杜绝不合格材料进入施工现场。每月5日前,特殊要求时每周填写上报各种报表,并作好工人的考勤及施工工作记录填写施工日志。组织好生产过程的各种原始记录及统计工作,保证各种原始资料的完整性、准确性和可追溯性。填写施工进度日志、质量报表、工程进度表、施工过程的各种原始记录、施工责任人签到表、工程领料单等进行核对、整理、收集,保证其完整性、准确性和可追溯性。
             (5)质量安全检查员岗位职责
                    1) 在项目经理领导下,负责检查监督施工组织设计的质量保证措施的实施,组织建立各级质量监督体系。严格按图施工、以标准规定检验工程质量,判断工程产品的正确性,做出合格的结论,对因错、漏检造成的质量问题负责。对不合格产品按类别和程度进行分类,做出标识,及时填写不合格品通知单、返工通知单 、废品通知单,做好废品隔离工作。监督施工过程中的质量控制情况,严格执行“三检制”,并做好被检查品和部位的检验标识,发现质量问题及时反映。正确填写工序质量表,做好各种原始记录和数据处理工作,对所填写的各种数据、文字问题负责。
                    2)检查督促我公司制定的生产安全、防火、防盗,安全措施的落实执行,并作安全学习记录及早消除隐患。按时统计汇报工程质量情况,按时填写质量事故报表,并其对准确性负责。严格监督进场材料的质量、型号和规格。监督班组操作是否符合规范。
              6)施工生产工人岗位职责
严格按图纸、施工规范的要求进行操作,对不执行工艺和操作规范而造成的质量事故和不合格产品负责。保证个人质量指标的完成,出现质量问题及时向施工主管或项目经理反映,对不及时自检和不及时反映问题造成不合格品负责。注意保护成品,控制材料使用;保证安全生产,严防出现安全生产事故,遵守安全用电规定,电动工具和登高用具的安全操作规程。

二、质量管理

        (一)我们的三大优势:信誉!技术!经验!
               1、信誉优势
                    我公司是一级企业单位,是集设计、施工、调试、售后服务为一体的综合工程单位。从没有发生过烂尾工程,拖 欠款项,服务恶劣等不良状况记录。全心全意为客户服务,真正做到造一个工程树一个样板,让用户放心客户满意。
               2、技术优势
                    我公司现有职工150多人,专业技术人员达80%。拥有一支知识面广、层次高、业务精、责任心强、勇于开拓进取的专业技术队伍。培养出一支相对稳定经验丰富,各类工种齐备多专业的工程队伍,具有较强人才优势。
               3、经验优势
                    我公司集多项智能化系统工程的丰富经验,无论在专业技术,设备仪器,还是工程管理方面,我们不断努力、不断创新、不断学习、不断总结。不仅培养出一批高素质、高责任心、经验丰富稳定高效的设计施工队伍,还造就了一批工程上讲质量、施工上讲完全、工作上讲效率、生产上讲效益、在综合管理上卓有成效。我们将多年来的探索和成熟的经验有效地运用到本工程上,使本项目工程多了一重有效的保障。
        (二)我们的质量保证体系
               我公司严格按“施工组织设计质量管理体系”进行施工,它是工程施工的质量保证。我们的运作程序包括:客户需求分析、系统方案设计、系统工程设备施工安装与调试、客户培训、系统交付运行、跟踪服务等,给客户提供全方位优良的全过程服务。以“用户的利益高于一切”的宗旨、“珍惜员工才干,人尽其才”的用人原则、“踏踏实实做事,老老实实做人”的敬业精神都说明了今天辉煌。
               1、工程项目质量大纲
                施工质量管理是施工组织设计重要的一环。本智能化弱电系统工程建设要上一个新台阶,必须大力加强质量意识的建设。质量不断改进和提高,是我公司经营管理工作中一个永恒的主题,也是工程项目建设永远不老的课题。当今的时代是决策者重视质量的时代,“质量是打开世界市场的金钥匙”(美桑德霍姆)。一个公司工程质量的好坏,从侧面反映了一个企业的素质。”质量是我公司的生命,质量出信誉,靠信誉闯市场,靠市场增效益。搞好质量管理是我公司立足市场的基石,是我公司竟争举足轻重的筹码。
根据工程的实际情况,我们编写了工程施工质量大纲。工程项目的质量大纲是实施质量管理和质量保证的纲领性和行动准则,适用于工程设计、施工、安装、调试交付使用、维修保养全过程的质量管理和质量控制。
               2、质量管理组织机构设置及岗位责任制
                     2.1、组织结构
第一把手负责,项目经理主管,质量安全员执行,各专业配合,各班组自检、自查,供应部密切配合,做到全员行动,全面管理。实行每周质量安全例会,天天小检查,周周大检查,奖罚分明,责任到人。
                     2.2、质量安全岗位责任制
                    项目管理部质量岗位职责
                    负责现场的协调管理工作,还包括与单位内部各专业间、部门间的协作,保证施工用物料的及时供应、技术支持、质量安全监督等的顺利开展,保证对工程质量、安全进度的有效控制。
                    项目经理质量岗位职责
                    负责现场具体事务,包括与现场项目各方的协调,作为工程质量的直接负责人,合理安排调配人力、物力,组织各项工作的计划与实施,对进度、工艺、安全等全面控制,定期向总经理汇报,解决施工过程中的各种问题,保证工程按计划进行。
                    质量安全检查员岗位职责
                    在项目经理领导下,负责检查监督施工组织设计的质量保证措施的实施,组织建立各级质量监督体系。严格按图施工、以标准规定检验工程质量,判断工程产品的正确性,做出合格的结论,对因错、漏检造成的质量问题负责。对不合格品按类别和程度进行分类,做出标识,及时填写不合格品通知单、返工通知单、废品通知单,做好废品隔离工作。监督施工过程中的质量控制情况,严格执行“三检制”,并做好被检查品和部位的检验标识,发现质量问题及时反映:正确填写工序质量表,做好各种原始记录和数据处理工作,对所填写的各种数据、文字问题负责。
检查督促我公司制定的生产安全、防火、防盗,安全措施的落实执行,并作安全学习记录及早消除隐患。按时统计汇报工程质量情况,按时填写质量事故报表,对准确性负责。严格监督进场材料的质量、型号和规格。监督班组操作是否符合规范。
         (三)质量控制
                 1、 施工准备阶段质量控制的程序是:自审设计图纸、设计图纸多方面会审,现场复核,选择分承包人,编制作业指导书报费施工手册,提出开工报告。
                 2、 施工阶段质量控制的程序是:技术交底,测量、材料、设备、计量、变更设计、环境保护控制,项目质量计划,持续改进,安装调试,项目竣工评价。
                 4、 交工阶段质量控制的程序是:最终检验和试验,质量缺陷处理,整理质量记录,编制交工文件,承包人自检,发包人验收,交工验收报告。
         (四)设计质量的控制
                  不断满足用户对工程产品的要求,采用新技术、新材料、新工艺而设计出用户委托的,具体高水平和适用能力强的工程开展开全面质量策划。听取各专业人员的合理化建议,搞好优化设计。根据用户和现场的实际情况,搞好变更设计的论证和协调工作,管好设计图纸和资料。设计工作应满足技术上先进、经济上合理、施工上可行的要求,符合规范、法规、法律规定要求。工程项目设计往往是多专业协作的作业活动,针对各方面相互关系和接口,明确规定有关职责、职权,并形成文件,保证设计工作协调进行。项目设计的各级主管人员在事前在指导文件中对全部设计输入予以规定,如设计要求和相关法规内容,设计原始资料,有关施工及安装重要信息,特殊设计需要。对各设计阶段,所需原始资料的内容及控制方法与用户商定后形成文件。客户所提供的原始资料在合同中明确规定,如客户不能全部及时提供,在备忘录中加以记录,并规定解决办法:对客户不完善、含糊或矛盾的设计要求经协商、研究后解决,并予记录归档。对设计输入内容整理、编目、归档做出文件规定。
                  有关职能部门代表和有关专业人员对设计结果进行正式的审核,填写“设计图纸评审表”。验证结果以文件报告形式做出。项目部施工人员在施工过程的各阶段需要对设计进行确认。
                  设计更改是指设计完成起至工程竣工前整个期间的任何更改。用户对某些设计要求的变更;施工、安装及运行过程中的合理变更;设计原始资料发生变更;相关的法令、法规、规范要求发生变更;设计后续阶段发现前阶段设计中有缺陷或不合理问题。设计更改应包括:设计更改的依据、评审、批准、输出及存档等。填写设计变更通知,经总工程师审批,设计变更通知一式四份,建设、施工设计、监理、工程总监室各存档一份。
        (五)文件资料质量的控制
                   保证质量体系文件和资料处于受控状态,及时获取并使用所有文件的有效版本,防止文件机密泄露、丢失、误传,保证质量体系正常,有效运行。文件资料如:施工组织设计、施工方案、季节性施工方案、施工技术措施、工程项目质量计划、施工技术交底、工程洽商记录、工程隐(预)检记录等质量保证施工资料及竣工资料的收集、整理、归档保存。借阅时做好登记手续。
                  确保质量体系文件的符合性、有效性,以满足质量保证要求。更改文件和资料时,要在文件的更改处加盖“更改章”,并将更改后的内容写入更改记录表。更改内容较大时,需要换页更改,并做好换页记录,换页后原页收回。
        (六)材料、设备采购的质量认证制度
                  采购验证制度:通过对影响采购质量的关键环节实施控制,确保采购物资符合质量标准要求。首先建立供应商档案,包括:所代物资的资质证明、合格证、检验试验报告、价格、功能、质量等有关资料并进行综合分析,分类建立供应商信息档案。选择合格的供应商。其次对物资的验证、保管、发放要加以控:验收人员在验收时发现物资质量与要求不符,数量有误,品种、规格不对,技术资料以及手续不全,要认真填写《物资验收记录》,并作好标识妥善保管及时通知采购人员。经验收不合格品,验收人员及时与采购人员联系,将不合格品隔离,执行《不合格品的控制工作程序》。
        (七)采购物资供应运输质量控制制度
                  根据设计要求和施工组织设计的规定,按质、按时、按期采购材料设备,保障按质、按量、按时供应到施工现场。做到材料、设备质量证明文件的收集,并保证真实、齐全、完整与工程施工同步。产品采购质量原则是质量第一,质量优先。不合格材料和设备,三无产品不进入现场,证随货走,货证同步,选择合格可靠的供货单位,进货的质量记录及质量证明或试验报告,包括:产品证明书、质量标准、产品鉴定报告及出厂检验合格证书、质量保证文件等。设备进场时要提供三套保证文件(一套正本、两套副本)。三无产品不准备采购,不准进场。各系统主机、分机入场前要进行模拟调试,特别是新软件、新设备。非标设备合同中可能没有具体要求,但是保证美观及可靠,未经检查不准运到工地安装。要求防火的材料如导线、电缆、接线盒等除前面的要求外,要有防火材料销售许可证和消防主管部门颁发的消防产品生产许可证。
        (八) 施工质量控制
                 我们的质量目标是创优良工程,满足用户对工程产品的质量要求和期望。施工质量控制是项目管理的重要内容,以先进的技术和经济的方法将各种生产要素有效的组合,按施工规范要求、设计意图,根据我公司质量控制文件对施工的全过程进行有效的控制。
        (九)施工过程的质量职能
                 严格贯彻执行工程质量计划和施工组织设计,落实“三按”施工(即按设计纲要、按施工组织设计、按标准)。严格工序管理,使工序质量处于受控状态,确保分项工程质量一次合格,以责任制为中心,抓好现场管理。控制施工进度,组织均衡施工,加强信息反馈,强化施工指挥和决策汇集工程资料。进行质量职能活动,明确各类人员的质量责任制,组织质量培训,建立工序质量控制点,建立质量信息网络,落实质量记录和质量评定,健全质量例会制度,贯彻工艺纪律。
                  1、施工质量控制的基本方法:
                  以工序质量为目的,动态地控制工序的因素,按质量责任制办事,各施其职,各负其责。以预防为主开展一月一次合格工程活动,加强工序“三检制”(即自检、互检、专职检验)。抓点连线带片,对关键工序设立质量管理点,实行重点控制,如:施工开始建立样板布管布线工程、样板控制箱,以后施工按样板施工。严守工程质量第一的原则,提高质量意识,在保证质量的前提下优化工期。
                  2、施工质量要点控制:
                  在工程施工过程中项目部坚持全面质量管理方针,做到质量管理深入到全过程,全员参加质量管理工作。在施工过程中加强质量监控,由质检员和主管工程师负责质量检查,克服质量通病,我们的具体做法是:
抓两个重点:即抓管、槽、线的敷设,保证线路敷设符合设计图纸要求、线路不断路、短路、线间和线对地的绝缘电阻符合设计要求;抓系统的设备安装、调试,要求其功能符合合同和设计要求。
抓三个阶段:即抓施工准备阶段:组织编制施工组织计划、施工预算、编制施工进度计划、施工图设计和会签、施工现场的勘察、人力配备、设备材料、工具准备进入现场前的技术交底、施工人员的安全生产培训等:抓施工阶段:对进场的原材料、半成品和成品进行检查、检查安装施工质量是否符合规范要求:抓成品验收阶段:通过检测和审评完工和系统工程是不是达到规范和合同要求。使有四个手段,即:检查、测量、试验、指令性文件。
                  3、工程质量管理制度:
                  弱电系统工程对工程质量有严格的要求,施工如出质量问题会造成不可弥补的损失。我们在施工管理中严格执行质量抽样检测、质量监督,对发生的质量问题及时处理。
每一个系统完成的每一阶段,都必须经过技术指标测试,完全合格后才允许进入下阶段系统的全面施工,各系统进入全面施工后对一些长度较长、弯曲较多或比较典型的系统组合,进行抽样检测,抽测率在工程开始初期一般不抵于10%,正常情况下一般不低于5%,抽样检测工作出现场施工管理员负责完成,并将有关资料存档。
                  质量监督由施工队、项目部和监理小组共同负责。施工队的责任要求每一个施工人员按照操作规范进行施工,项目部现场管理员除了完成抽样检测之外,还要检查各施工小级的管理工作和实际操作是否按要求执行,监理小组定期对施工队和现场施工管理员的工作进行检查,对所发生的质量事故做出处理决定。质检员执行完善的质监制度,对不负责任的施工人员教育批评处罚、返工,严重者开除处理。发文要求及时采取补救措施确保工程按时、按质、按量完成 。
                  当发生质量问题和质量事故时,由现场施工管理员通知同类子系统的施工暂停,由现场施工管理员和施工队领导一起进一步验证和查找质量问题出现的原因。原因查明后由施工队和施工管理员共同提出解决办法。当原因不明时施工管理员应及时向工程部报告,由工程部组织有关方面的技术人员到现场进行技术分析,直到查明原因。质量问题查明后,由项目部下发复工通知:如发生质量事故造成经济损失除要进行上述工作外,施工队还要填报事故报告,项目部和监理小组对事故做出处理决定。
        (十)竣工验收阶段的质量控制
                  弱电工程竣工后,必须进行最终检验和试验。项目技术负责人按编制竣工资料的要求收集、整理质量记录;项目技术负责人组织有关专业人员按最终检验和试验规定,根据合同要求进行全面验证;对查出的施工质量缺陷,按不合格控制程序进行处理;项目经理部组织有关专业技术人员按合同要求编制工程竣工文件,并做好工程移交准备;在最终检验合格和试验合格后,对弱电工程成品采取防护措施;工程交工后,项目经理部编制符合文明施工和环境保护要求的撤场计划。
        (十一)工程质量管理检验、测量、验证要求
                  弱电系统工程对工程质量有严格的要求,施工如出现质量问题会造成不可弥补的损失。我们在施工管理中严格执行质量抽样检测、质量监督,对发生的质量问题及时处理。
                  每一个系统完成的每一阶段,都必须经过技术指标测试,完成合格后允许进入下阶段系统的全面施工,各系统进入全面施工后对一些长度较长、弯曲较多或比较典型的系统组合,进行抽样检测,抽测率在工程开始初期一般不抵于10%,正常情况下一般不低于5%,抽样检测工作要求现场施工质量管理员负责完成,电子设备安装前进行100%稳定性老化不小于二周,承重金属构件进行应力及相关物理力学试验,产品合格方可使用,并将有关资料存档。
                  质量监督由质检员、施工队、项目部和监理小组共同负责。施工队的责任要求每一个施工人员按照操作规范进行施工,项目部现场管理员除了完成抽样检测之外,还要检查各施工小组的管理工作和实际操作是否按要求执行,监理小组定期对施工队和现场施工管理员的工作进行检查,对所发生的质量事故做出处理决定。质检员执行完善的质监制度,对不负责任的施工人员教育批评处罚、返工、严重者开除处理。发文要求及时采取补救措施确保工程按时、按质、按量完成。
                  当发生质量问题和质量事故时,由现场施工管理员通知同类子系统的施工暂停,由现场施工管理员和施工队领导一起进一步验证和查找质量问题出现的原因。原因查明后由施工队和施工管理员共同提出解决办法。当原因不明时施工管理员应及时向工程部报告,由工程部组织有关方面的技术人员到现场进行技术分析,直到查明原因。质量问题查明后,由项目部下发复工通知:如发生质量事故造成经济损失除要进行上述工作外,质量安全员还要填报事故报告,项目部和监理小组对事故做出处理决定。
三、工程管理
        (一) 施工管理方法
                  本工程采用项目法流水式施工方法,并结合平行式施工法以在必要时加快进度。流水式施工以节省人、财、物,提高质量并合理使用资源。项目法施工是以工程项目为对像,按客观规律的要求,对项目需要的各生产要素进行最优化的搭配,通过观察、分析、综合、求进等方法,对产生技术经济的各项工作制定工作标准,让一切生产活动有条不紊地进行,使人力、资金和设备都发挥到最大的作用,达到最佳效果、最高目的。项目法施工的最大好处是可以缩小业主和施工单位的距离,项目管理经理部既是决策机构,又是责任机构,是施工单位对工程项目实施的全权代表,这样就便于保证施工项目按照规定的目标高速优质低耗地全面完成,保证各生产要素在项目经理的授权范围内做到最大限度的优化配置。

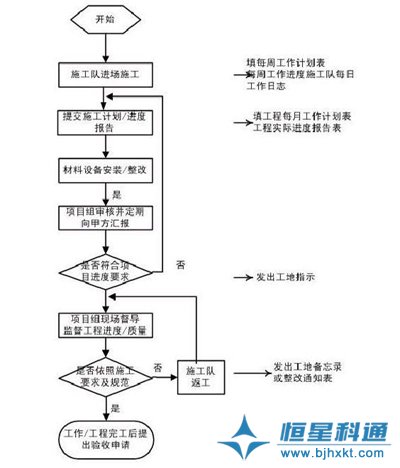

        (二)施工流程图



IP网络广播背景音乐广播系统



        (三)施工项目进度控制
                  项目进度控制的目的是提前完成预定的工期。进度控制将有限的投资合理使用,在保证工程质量的前提下按时完成工程任务,以质量、效益为中心搞好工期控制。施工控制难度最大,问题最多,必须使用正确的方法和对策,进行及时有效的控制。
                  1、施工进度的前期控制
                  工期控制是对工程施工进度进行控制,达到项目要求的工期目标。施工顺序要安排合理、均衡有节秦才能实现计划工期。根据合同对工期的要求、设计计算出的工程量,根据施工现场的实际情况、总体工程的要求、施工工程的顺序和特点制定出工程总进度计划。根据工程施工的总进度计划要求和施工现场的特殊情况而制定月进度计划,制定设备的采、供计划。施工现场的勘测,作好施工前的准备,为施工创造必要的施工条件,作好施工前的一切准备工作,包括:人员、机具、材料、施工图纸等。
                  2、施工进度的中间控制
                  在施工进行进度检查、动态控制和调整,及时进行工程计量,掌握进度情况,按合同要求及时联系进行工程量的验收。对影响进度的诸因素建立相应的管理方法,进行动态控制和调整,及时发现及时处理。由于本工程许多系统同时施工,相互影响因素较多,现场作业条件和现场作业情况的变化及土建、装修现场条件的改变,相应的对施工进度作出及时调整。落实进度控制的责任,建立进度控制协调制度,有问题进行及时的协调;落实施工过程中的一切技术支持,增加同时作业的施工面,采用高效的施工方法、施工新工艺、新技术、缩短工艺间和工序间的间歇时间;对施工进度提前的、对应急工程及时的实行奖励,以及确保施工使用资金的及时到位;按合同要求及时协调有关各方面的进度,以确保工程符合进度的要求。每月要检查计划与实际进度的差异、形像进度、实物工程量与工作量指标完成情况的一致性,提交工程进度报告。当实际计划与进度计划发生差异时,分析产生的原因,提出调整方案和措施,如进度计划、修改设计、材料、设备、资金到位计划等,必要时调整工期目标(所有文件都要编目建档)。
                   3、施工进度的后期控制
                  进度的后期是控制进度的关键时期,当进度不能按计划完成时,分析原因采取措施,改进工艺,实行流水立体交叉作业,增加人员,增加工作面,加强调度。工期要突破时,制定工期突破后的补救措施,调整施工计划,资金供应计划、设备材料等,组织新的协调。
                  4、多方沟通和紧密配合
                  各方的配合是讲求材料、设备、供应、人员、机具的科学调配。我方与华云装饰的配合,与土建的配合,与机安的配合,与甲方和监理的配合。使互相制约的工程变为步调一致,减少工时,节约成本,达到按需求时间完成工程的目的。多方及时沟通;准时参加工程例会,发现问题主动积极与有关单位协作解决,不推卸责任,不回避问题。及早发现,及时解决。以用户为主的合理安排施工。
                  5、不可预测情况的紧急应对
                  在以防为主的管理措施下,当出现特殊情况时我们采取有效的应急处理对策。当遇有关单位如土建、机安、水、电、装饰单位未能按期交出作业面等,非我单位所能控制的局面时,可申报停工延期及退场,以节约工时,若遇施工条件变化时,如地震、恶劣天气环境、高温、洪水、下沉等不可抗力时,我们根据具体情况采取:抢救成品、及早转移物资,尽量减少损失,尽早复工,加班加人保质量补工期。若遇技术失误时,如施工过程中,在应用新技术,新材料,新工艺、新产品缺乏经验时,不能保证质量,并影响施工进度时。我们成立攻关小组加大人力的投入,或建议甲方更换品牌或型号等对策和相关措施。
        (四)技术保证制度
                  我们除了具有一批高素质的工程技术管理人员,精良的仪器、工具、设备外。在该系统所选用的产品都是质量过硬的国际知名品牌或经过多个工程上的实践,在多个项目上运行性能稳定的产品。我们更与供应商署售后技术服务《使用保障承诺书》、技术服务授权书和《产品授权书》,得到厂商对我单位全方位的强大的技术技持。
        (五)资金保证制度
                  1、资金管理
                  资金是工程实施的基本保障,如果资金运作不良,工程进度将难以得到保证。为确保弱电工程项目的正常运作,制定如下资金使用保障措施:
                  (1)使用的三个阶段:前期资金用于工程施工图设计,施工用各种管、槽、线及施工机械、工具的准备,并作为购买设备的预付款。中期资金用于每个月的工程进款、设备到货款、材料款及人工施工费用。后期资金用于设备货款、各系统检验、调试费用。
                  (2)使用必须以工程进度为依据,由项目经理根据工程总体计划提出详细的工程量表,并结合工程进展分月度提出下一阶段调整工作量计划。
                  (3)工程量计划由工程总监审核批准,并报供应部门和财务部门核算,拟制人工、材料、设备等费用计划报总经理批准,经批准文件作为调拨资金的基本凭证。
                  (4)对于本项目所收工程款,实行专款专用,不得挪用于其它工程。
                  (5)对于本项目出现之临时资金问题,我公司将调拨工程备用金或建设单位临时借款,确保工程之正常使用。第四、  施工前准备工作
          准备工作:业务部与工程部进行商务正式移交后,由项目经理组织工程部、技术部并知会供应部和质监部,分项或同时进行如下工作安排。
        (一)现场勘察和图纸现场签证记录
              如发现施工的条件与设计图纸条件不符或者有错误,又或者因为材料、设备规格质量、场地不能满足设计要求,可以大家探讨合理化的改进意见,并遵循技术核定和设计变更签证制度,进行图纸的施工现场变更签证。如对投资影响较大时,要报请项目的原批准单位批准。所有变更改动资料,都要有正式的文字记录,归入拟建工程施工档案,作为施工、竣工验收和工程估算的依据。
        (二)图纸会审
              联系甲方、监理、总包、装饰、机安等工地现场有关单位,尽快完成图纸会审工作。图纸会审一般由甲方组织,监理主持,由设计单位和在场施工单位、协作单位参加,多方进行图纸会审。图纸会审时,首先由设计单位的工程设计者向与会者说明拟建工程的设计依据、意图和功能要求,并对特殊结构、新工艺、新材料、新产品和新技术提出设计施工要求。然后施工单位根据自审记录以及对设计意图的了解,提出对设计图纸的疑问和建议;最后在统一认识的基础上,对所探讨的问题逐一地做好记录,由监理形成“图纸会审纪要”,由建设单位正式行文,参加单位共同会签、盖章,作为设计文件并与技术文件一起用于指导施工的依据,以及建设单位与施工单位进行工程估算的依据。图纸会审完成即提交开工报告,办理建筑材料报验。
        (三)物资器械准备
              材料、构(配)件、订制品、机具和设备是保证施工顺利进行的物资基础,这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划,分别落实货源,安排运输和储备,使其满足连续施工的要求。物资准备工作主要包括建筑材料的准备;构(配)件和制品的加工准备,建筑安装机具的准备和生产工艺设备的准备。
        (四)施工材料准备
              主要是根据施工预算进行人析,按照施工进度计划要求,按材料名称、规格、使用时间、材料储备额和消耗定额进行汇总,编制出材料需要量计划,为施工备料、确定仓库、场地堆放所需的面积的组织运输等提供依据,必要时搭建临时仓库。
        (五)构(配)件、制品的加工准备
              根据工程预算提供的构(配)件、制品的名称、规格、质量和消耗量,确定加工方案和供应渠道以及进场后的储存地点和方式,编制出其需要量计划,为组织运输、确定堆场面积等提供依据 。
        (六)装机具的准备
              根据各子系统的技术方案和合同进度要求,安排施工进度,确定施工机械的类型、数量和进场时间,确定施工机具的供应办法和进场后的存放地点和方式,编制建筑安装机具的需要量计划,为组织运输,确定堆场面积等提供依据;
        (七)技术交底
              由项目经理亲自主持编写施工手册。设计人员与施工队进行技术交底,由设计人员向施工队阐明要点、难点、各系统工程的注意事项,组织施工人员学习设计方案并熟识施工图,所有参与人员签名记录备案。按照施工总平面图的布置,建造临时设施,为正式开工准备好生产、办公、生活居住和储存等临时用房。
        (八)做好工程构(配)件、制品和材料的储存的堆放
              按照施工材料、构(配)件和制品的需要量计划组织进场,根据施工总平面图规定的地点和指定的方式进行储存和堆放。
        (九)及时提供系统器材的软、硬件试验申请计划
              按照施工材料、设备的需要量计划,及时提供材料的试验申请计划(如:系统的机械性能和电器性能等理化试验及老化试验、软件模拟试验等)。
五、施工技术要求
        (一)弱电管、线、槽施工标准及要求
              严格执行施工规范,按施工图,施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报,不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线(预埋管线除外)。线、管、槽施工工艺要求。
        (二)线管的敷设:
              视不同场合不同用途,选用镀锌管线管作线缆护套,室外裸露及天面部分,均采用自来水管作线管。镀锌管参照如下方法施工。
        (三)、金属管暗设时按下列要求施工:
              1、金属管应用卡子固定,支持点间的间距不应超过3米。在距接线盒0.3米处,要用管卡将管子固定。在弯头的地方,两边也要固定。
              2、光缆与电缆同管敷设时,应在暗管内预置塑料子管。将光缆敷设在子管内,使光缆和电缆分开布放,子管的外径应为光缆外径的2.5倍。
              3、当弱电管道与强电管道平行布设时,应尽量使两者有一定的间距,以13CM左右为宜。
              4、当线路明配时,弯曲半径不宜小于管外径的6倍,当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。
              5.水平线垂直敷设的明配电线保护管,其水平垂直安装的允许偏差为1.5%,全长偏差不应大于管内径的确良1/2。
              6、钢管不应有折扁和裂缝,管内应无铁屑及毛刺,切断口应平整、管口应光滑。
              7、薄壁电线管的连接必须采用丝扣连接,管道套丝长度不应小于接头长度的1/2,在管接头两端应加跨接地线(不小于4平方毫米铜芯电线)。
              8、砼楼板、墙及砖结构内暗装的各种信息点接线盒 与管连接应采用迫母固定。
              9、暗敷与砼内的接线盒要求用湿水泥纸或塑料泡沫填满内部,不允许用水泥纸包外面。预埋在楼板、剪力墙内的钢管、接线盒应固定牢固,预防移位。
              10、当电线管与设备直接连接时,应将管敷设到设备的接线盒内;当钢管与设备间接连接时,应增设电线保护软管或可挠金属保护管(金属软管)连接;选用软管接头时,不得利用金属软管作为接地体。
              11、镀锌钢管或可挠金属电线保护管的跨接接地线,宜采用专用接地线卡跨接,不应采用熔焊连接。明配钢管应排列整齐,固定点的间距应均匀,钢管管卡间的最大距离应符合规范的要求:管卡与终端、弯头中点、电气器具或接线盒(箱)。
              12、边缘的距离宜为150—500毫米,中间的管卡最大间距为:厚壁钢管DN15—20为1.5米,薄壁钢管DN15—20为1.5米,天花吊顶内敷设的钢管应按明配管要求施工。
              13、管内穿线前应将管内积水及杂物清除干净,导线在管内不得有接头,接头应在接线盒内进行,管口处应加塑料护咀,不同回路、不同电压等级、交流和直流的导线不应穿入同根管内。
              14、管线穿过建筑物伸缩缝时,应在伸缩缝两端留接线盒和接地螺栓。
        (四)弱电电缆敷设
              1、电缆敷设前须先核准电缆型号、截面是否与设计相同,进行目测和物理粗测。
              2、电缆敷设前必须详细勘查放缆现场环境,确定最佳放缆方案。
              3、对截面为25平方毫米及以上电缆,放缆时应增设电缆导向缆辘,以避免拉伤电缆。
              4、电缆敷设应根据用电设备位置,在桥架内由里到外整齐排列。
              5、对于使用电缆规格相同的设备,放缆时应先远后近。
              6、电缆固定时,在转弯处弯曲半径不小于电缆直径的6倍。
              7、每放一个回路,都必须在电缆头、尾上绑挂电缆铭牌,铭牌上应编上每回路编号、电缆型号、规格及长度。也可号码管作标识。
              8、布放电缆的牵引力,少于电缆允许张力的80%。对直径为0.5毫米的双绞线,牵引拉力不能超过去时100N;直径为0.4毫米的双绞线,牵线力不能超过70N。
              9、对批量购进的四对双绞电缆,应从任意三盘中抽出100米进行电缆电气性能抽样测试。对电缆长度、衰减、近端串扰等几项指标进行测试。
        (五)施工部署与方法
              1、施工生产部署
               整个系统工程的施工分系统、分层、分阶段地进行,施工过程依照先隐蔽后明设;先主干管网、后分支;先尾端后前端;先外围后机房的顺序进行。通过平衡协调、紧密地组织成一体。
                  1.1  整个弱电系统工程施工主要有:预留预埋施工期;管线敷设施工期;线缆敷设施工期;前端设备安装施工期;机房设备安装施工期;子系统调试和整个弱电系统调试施工期。
                  1.2  管线与线缆敷设施工期间,以结构化布线为主要进度控制项目,其它子系统的线缆施工应以此为主线。为便于保证质量、进度和节约材料,按统一布局敷设,所有系统的主干管线统一敷设施工。主项设备为重点控制部位。
                  1.3  在系统调试施工期间,以弱电系统集成子系统为主。
              2、施工阶段划分和主要项目工艺流程
                    第一阶段:施工准备(包括现场准备、技术准备、物资准备等及预埋);
                    第二阶段:主干管线施工(由建设方承担);
                    第三阶段:电线电缆敷设施工;
                    第四阶段:前端设备安装;
                    第五阶段,机房设备安装;
                    第六阶段:分子系统调试与系统连调;
              3、主要项目施工方法及技术措施
                   (1)  主干管线的施工:
                   在弱电系统工程中,线缆是大动脉,各类线缆是神经,弱电系统网络是中枢,施工质量是保证,各部分环环相通,相互依存,缺一不可。必须精心设计、精心组织、精心施工才能最终保证系统的畅通无阻、运行自如。
弱电系统工程因子系统多,故管线施工量大。系统的主线管和分支线管由安装方预埋,按照所出的施工图施工。主干线管与分支线管的施工是最影响工程工期的关键工序,因此必须与施工单位配合,以保证施工工期。
                   在楼层内,除弱电系统的主干线管与分支线管外,还有强电部分的供电线管、给排水系统的上下水管道、消防工程的主干管道等等。因此在进行该项施工时,必须与其他施工单位密切配合、相互协调,尽量避免“管线打架”相互扯皮,而造成返工,根据小让大的原则,弱电系统的主干线的最好在上述管道基本完成后再进行(可分区进行)。
                   (2)  线缆敷设:
                    弱电系统工程施工中采用的各系统中的电源线、控制线、信号线、根据不同的用途分门别类的放入相应的区域,以免造成相互干扰。
                   所有线缆敷设后,要分门别类整理,绑扎成束,在改变路由处还应做好相应标记并记录在册。10根以上的线缆应留有备用线。
                    (3)  前端设备的安装:
                   前端设备的安装,应根据施工图纸设计要求的坐标点及其高度、角度等,预先膨胀螺栓或预埋吊挂件。要求定位准确、安装牢固、造型美观。
                   上述这些前端设备在正式安装前,要进行技术复核,再次对照设备定货单及施工图纸核对所用设备是否正确:能够单机通电试验的设备一定要通电测试调整后再行安装。终端的配置是否符合要求等。确保质量无误后方可进行安装。施工实施证明,这此细致的工作对保证系统的一次开通具有相当重要的意义。
                   若线缆敷设工序与设备安装工序相隔时间较长,在设备安装前重新复测线缆的性能。以保证系统的一次开通率和可靠性。
                   安装完毕后,应收集好前端设备的有关资料,如开箱单、产品合格证、使用说明书等。并应做好相应的调试和安装记录,以备检查或复核。
前端设备安装完成后,及时组织向工程主管报验,待监理检查合格并办理有关手续后方或进行下一道工序的施工。
                    (4)  机房设备的安装:
                    各个系统的控制机柜均安装在机房内,机柜安装应牢靠平稳,多个机柜并排安装时应排列整齐,机柜周围应留有一定的空间,便于操作。最后所有系统的线缆都汇集到机房内。可能比较杂乱无章,应分门别类的整理顺畅,按不同支路绑扎成束,并做好标记。引入、引出机柜的线缆应有一定的冗余度。所有线缆接头应按规定做好标记和编号,并做好相应的纪录。弱电系统的设备大部份采用UPS不间断电源或稳压电源集中供电。所用线缆应满足用功率的要求,应满足电气设备规范。
                    安装完毕后,收集好机房设备的有关资料,如开箱单、产品合格证、使用说明书等,并应做好安装记录,以备检查或复核。
                    (5)  系统的调试和统调:
                    前端设备和机房设备安装完成后,即可根据设计图纸、施工图纸及系统技术要求和编制的调试规范分子系统进行调试。调试工作应由有经验的专业工程师承担。子系统的调试必须达到设计指标,经反复调整仍不能达到指标的,找出原因进行整改或返工,直至满足设计要求为止。
                    系统的各分项工程完成后,最后要进行系统的连机统调。首先要制定好统调方案,按照预定的方案检查系统的运行是否正常、系统及各种参数指标是否满足设计要求,系统间的通信是否畅通,与系统联动的设备控制是否灵活,有时要反复调整多次,才能使系统工作在最佳状态。
                    设备安装调试过程中,参加安装和调试的人员要认真做好各项记录,包括单机、子系统和系统统调的各种记录测试结果等。
                    为了验证系统的可靠程度,还要进行系统的运行试验,确认系统在功能方面的完备性、可靠性、并做好系统试运行记录。这些记录均是工程验收和日后维修、维护所不可缺少的技术文件资料。
                    设备安装开始邀请业主方的技术人员、操作人员和维护人员参加,使其熟悉设备的安装位置、安装方法、调试过程及性能要求,以利于这些人员迅速掌握设备的操作使用方法、故障诊断技巧,更有利于今后的检修维护工作。这也是最好的一种培训方式——现场培训。
                    (6)  系统验收
                    系统验收前,我们要编制好竣工报吿,由×主管部门组织验收。施工单位及有关部门参加做好交验准备,提供下列资料:
                    1)   设计文件和相关的技术标准
                    2)   各子系统的验收规范和标准
                    3)   系统的评估办法
                    4)   施工图纸、竣工图纸及施工中各类设计变更单。
                    5)   各种施工记录,包括管线敷设记录、设备安装调试记录、试运行记录等。
                    按竣工交验程序,分别对系统功能、施工质量、竣工资料等项目进行检查和验收。最后施工单位限期整改。
系统初验后,经试运行一段时间(一般约一个月)一切正常,即可组织相关部门验收。
                    设立专项工程组织管理
                    工程管理组:由具体的资料管理员负责工程的变更、工程的洽商、施工的管理并协调甲方及其它施工方(如:二次装修、家具供应商等)的关系。
                    项目实施组:按照工程实施的内容,主要为布线部分,这主要由具体的施工员负责。
六、工程检验与验收
        (一)系统全过程检验、验收
              我公司开创智能化弱电施工测试、验收之先河。全面引入IS09000及TQC的标准化操作模式,对工程全过程进行监控、检测。实行100%自检、自测、连续试运行,并作详细的调试记录。
              1 、施工图的验收:图纸必须经过ISO小组、总工、总监组织各专业工程师、供应部、项目经理、施工员进行审查。经评定质量合格,填写图纸质量评审表,确认合格方可交出施工图。经多方会审通过方可用于施工。
              2、进场材料单证齐备,经质检员认可并向监理填写材料报验单,获得批准方可使用
              3、分项工程:经自检合格、总监复查认可向监察院填写分项工程报检表获准,方可进行下一道工序。
              4 、隐蔽工程:经多方检验合格,向监理填写隐蔽工程报验表,合格后才可隐蔽。
              5、线缆敷设经各种测试合格、标色齐全,方可接入设备。
              6、设备到货外观完好无损,三方会检证实配件齐全、主机完整、证书齐备,填写开箱报验表获批,并条件成熟方可安装。
              7、设备安装验收按现行国家标准《电气装置工程施工及验收规范》的规定执行,并符合设计特殊要求。所有线、管、槽的安装应牢固、整齐、无破裂。
              8、其他系统按照各自的标准执行。
              9、系统运行验收当设备安装完毕并调试运行无误后,由乙方派支持人员进行系统联调,并向甲方提交调试报告。乙方认为所承担的工程项目全部完成后,书面通知甲方进行系统运行验收。
              10、系统自检100%合格,连续试运行正常,可方作竣工报验。填写《智能弱电工程竣工验收证明书》。在自检合格后,我公司在竣工验收前10天,向建设单位、监理单位申报。工程竣工验收由建设单位组织进行。建设单位、监理单位(也可会同专家组)验收完毕并确认工程符合竣工标准和合同条款规定要求以后,签以“竣工验收证明书”。
              11、验收合格后,建设单位操作人员经我单位上岗培训合格,方可移交建设单位使用,并发出移交通知书。
              12、最后将工程资料、文件、图表等整理成册移交建设单位存档。
              13、工程移交:办理“建筑安装工程施工资料移交书”,并由双方负责人签章,并附“技术资料移交明细表”。内容包括:中标通知书、竣工工程一览表、工程竣工图、施工图会审记录、工程设计变更记录、施工变更洽商记录、工程开工报告、蔽工程验收记录、系统调试记录、分项工程质量检验评定、分部工程质量检验评定、单位工程设备安装质量检验评定、系统运行记录、工程质量事故发生的情况和处理结果、竣工验收申请单、竣工验收证明书、操作人员培训记录表等。工程所使用的各种重要材料、设备安装记录或出厂证明文件、新工艺、新材料、新技术、新设备的试验、验收和鉴定记录或证明文件。向业主和集成商办理工程移交手续。固定资产移交、竣工结算和竣工决算、工程保修等手续,并签认交接验收证明书。工程完工验收后,办理工程结算手续,由我单位编制工程决算,上报有关部门批准。


联系我们

了解更详细信息,请致电:

010-82566461

点击在线客服人员

售后服务:010-82565576

ISO9001证书 | IQNet证书 | 无线电型号核准证 | 商标注册证 | HX-6000智能广播系统《著作权证书》 | FM4210《检测报告》| FM70《检测报告》 | FM75《检测报告》

北京市海淀区西北旺镇屯佃村北282号(北清路上庄路口西150M路南) E-mail:bjhxkt@126.com 欢迎您的咨询、建议和意见
Copyright 2002 - 2011 . All rights reserved. 北京恒星科通科技发展有限公司 版权所有. 京ICP备05000984号
TEL:010-82566461 82565576 FAX:010-82565864

w3c

在线客服系统
