隧道广播解决方案

一、产品说明

ST-2110R 10路数字调频广播解调器（别称：多路数字调谐器、多路收音头）是一款专为广播电视台开发的广播级的多路FM调频广播信号接收设备，该设备采用高灵敏度软件无线电FM收音IC，具有实时场强检测与信噪比监测功能。

该设备可作为调频信号监听与采集系统、“黑广播”监测系统、广播电台信号覆盖监测、隧道FM广播覆盖信号源解调等多种场所。该设备采用模块化设计，射频信号经过精密调整的 RF 分配网络分配到各个解调模块，SDR软件无线电解调模块可处理 87-108MHz 内的全频带 FM 信号，提供高信噪比、高隔离度的立体声信号输出。内置场强与信噪比检测单元提供精度为 ±2db 的监检测精度，设备具有TTL串行通信接口、RJ45网络通信接口，可通过计算机等设备设置每一路的接收频率和输出音量，也可以通过扫频检测从87—108MHz的所有频率的场强和信噪比。

二、性能特点

1. 10路调频广播调谐器，用户可设置每一路的接收频率。
2. 内置LNA低噪声放大器，保证在小信号时，解调出高信噪比音频，
3. SDR软件无线电接收，零中频设计具有极高的接收灵敏度。
4. 极高的接收灵敏度，不低于5dBuv。
5. 监测、显示调频信号的场强和信噪比。
6. 解调输出的音频音量每路均单独可调。
7. 具有扫频功能，可检测87MHz—108MHz所有频率的场强和信噪比。
8. 内置扬声器，用户可设置监听频率，音量可通过电位器调节。
9. 1U 标准机箱，结构紧凑，功耗低。

三、面板说明

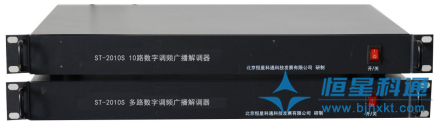

ST-2010S 10路数字调频广播解调器前、后面板如上图所示，前面板有电源开关，后面板有一路RF-IN射频输入、10路立体声音频输出、一路TTL通讯接口、监听电位器和电源输入。

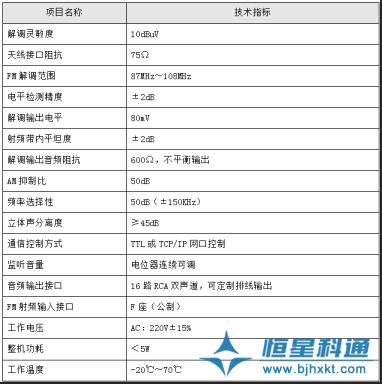

四、产品技术指标

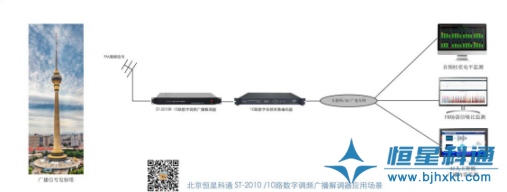

五、产品应用场景







黑广播监测系统：本机器具有87-108MHz全频段扫描功能、场强信噪比检测功能，可自动循环扫描监测，自动发现非法广播信号，可用于黑广播频率监测，可将监测结果通过网络传输到监测中心。

发射台站信号监测：可同时监测1-10FM广播信号，对10路FM信号的场强、信噪比进行实时监测，场强信噪比发生突变可实现自动报警。也可将监测音频信号送给监测主机实现柱状点频显示。配合我公司8路数据采集板，可实现8路FM信号远程采集、网路传输、本地自动录音等功能。

隧道广播信号选频：可用于隧道广播信号选频，可同时选择10路FM信号，送给多路调制器，采用解调二次调制的方式具有信噪比高、射频输出电平平坦等特点。

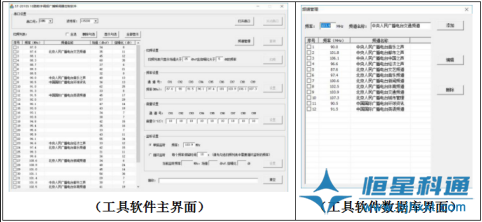

六、控制软件

控制软件具有信号搜索、场强与信噪比检测、音量控制等功能，并可根据当地频率设置白名单、黑名单。

可进行10路接收频率批量设置，可进行单路监听、多路循环监听。
