    农村广播解决方案

村村响农村广播设计方案(IP网络)

2013-06-27 10:44 来源:恒星科通企划部

        盐池县农村信息化IP广播系统工程的建设是盐池县政府根据当地老百姓基本需求,结合盐池县当前社会发展状况而做出的重要决定,是当前政府做的利国利民的大事。为了保证系统工程建设质量符合国家相关技术规范要求和满足系统建成后的各项功能要求,特制定本技术方案。
        盐池县农村信息化IP广播系统按功能单元分为四部分设计:
            第一部分:盐池县农村信息化IP广播系统广播电视局总控中心设计方案
            第二部分:盐池县农村信息化IP广播系统气象局一级分控中心设计方案
            第三部分:盐池县农村信息化IP广播系统乡镇二级分控中心设计方案
            第四部分:盐池县农村信息化IP广播系统所辖行政村、街道终端接收设计方案

一、盐池县农村信息化“村村响”广播系统建设背景
        盐池县位于宁夏东部,东邻陕西定边县,南依甘肃环县,北与内蒙古鄂托克前旗接壤,自古就有“灵夏肘腋,环庆襟喉”之称。全县南北长110公里,东西宽66公里,辖区总面积8661.3平方公里,属鄂尔多斯台地向黄土高原过渡地带,地势南高北低,平均海拔为1600米。盐池是我国重要的石油、天然气储藏和生产区,也是国家重要的产能区,先后登记勘察面积8445平方公里,初步勘测石油地质储量1.5亿吨以上,天然气8000亿立方米,煤炭储量82.5亿吨。
        党的十八大报告中明确提出“扎实推进社会主义文化强国建设”,加强社会主义核心价值体系建设,丰富人民精神文化生活。为贯彻落实十八大精神,进一步建立健全盐池县公共文化服务体系,建设一套先进性、智能化、覆盖广、节目新、传递快的农村信息化“村村响”广播系统非常有必要的。农村信息化“村村响”广播系统工程是丰富盐池县广大人民群众文化生活、健全完善防灾减灾等应急保障系统的一项民心工程、德政工程和文化惠民工程。实施该项工程有利于更好、更深入的把党的方针、政策宣传贯彻到千家万户;有利于创新社会管理模式;有利于政令下达;有利于服务广大农村、融洽党群干群关系,特别是在突发事件与重大自然灾害的应急指挥、应急安顿等方面充分发挥广播系统信息发布反应快、覆盖面广、影响效力大的优点,最大限度的维护广大人民群众的生命财产安全。

村村响农村广播设计方案(IP网络)
(盐池县地图)

二、盐池县农村信息化“村村响”广播系统设计方案的相关标准和依据
        ●  GB9001-88声频放大器测量方法
        ●  GB9396-1996扬声器主要性能测试方法
        ●  GB/T14277-93音频组合设备通用技术条件
        ●  GB8898-88电网电源供电的家用和类似一般用途的电子及有关设备的安全要求
        ●  GB/T 17973-2000信息技术 系统间远程通信和信息交换
        ●  GB/Z 25320.3-2010 电力系统管理及其信息交换 数据和通信安全
        ●  《民用建筑电气设计规范》JGJ/T16-92
        ●  《调音台基本特性测量方法》 GB9003
        ●  《工业企业通信接地设计规范》 GBJ-79-85
        ●  《工业企业通信设计规范》 GBJ42-81
        ●  《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000

三、盐池县农村信息化“村村响”广播系统设计要点及设计思想

 盐池县农村信息化“村村响”广播系统为设计依据。随着盐池县信息化进程越来越深入,宽带网络已经进入了盐池县各个行政村,部分没有通宽带网络的百姓家里也都有电信3G网络信号的覆盖,传统的模拟广播系统在应用模式、配套功能的方面都趋于落后和淘汰,远远达不到现代数字化、网络化建设的需求。
        盐池县农村信息化“村村响”广播系统采用当今世界范围内广泛使用的TCP/IP网络技术,将音频信号已IP数据包的形式在局域网或广域网上进行传送,是一套纯数字传输的双向音频扩声系统,彻底解决了传统广播存在的音质不佳、维护管理复杂、缺乏互动性等问题。该系统设备使用简单,安装扩展方便,只需将IP网络终端接入计算机网络即可构成功能强大的数字化IP广播系统,每个IP广播终端无需重新布线。
         设计要点:盐池县通宽带的网络的自然村只有50个左右,其余不通的宽带的地方考虑采用3G网络方式实现,但是山区3G网络信号不稳定,经我公司与广电局技术人员多次技术测试,并对我公司产品进行了改型,已经可以完全适应网络不稳定的情况。

四、盐池县农村信息化“村村响”广播系统方案设计原则
        1、先进性和可扩展性
           随着现代信息技术的发展,新技术、新产品层出不穷。盐池县农村信息化“村村响”广播系统应在投资预算足够的前提下充 分考虑所建系统的先进性与前瞻性,以便于建成后的系统在尽可能长的时间内与社会发展相适应。为此我公司提供的最新农村IP网络广播系统在建设时不仅预留了系统功能扩展的管线,还在产品设计上预留了便于今后扩展的功能接口。
        2、规范性与科学性
           盐池县农村信息化“村村响”广播系统工程是一个具有先进性、智能化的综合性系统工程。我公司在系统设计开始就严格按照国家的有关标准和规范,包括施工、安装、调试与验收过程。整个过程中我们严格做好系统的标准化设计和科学的管理工作,最后提交正规的测试报告及全套施工图纸和技术资料供业主存档,确保整个工程经得起长时间与各方面的严格考验。
        3、可靠性与安全性
           盐池县农村信息化“村村响”广播系统建设直接影响着用户的使用效果、外部形象和投资回报。因此我公司在系统设计时严格按照安全性与可靠性的原则,全部采用技术成熟的全新产品,以保证系统在使用过程中最大限度的降低系统故障率。建议广电局申请一条光纤宽带(10M固定IP地址),保证系统在交换数据时不至于造成网络阻塞,还可以大大提高系统的安全性。

五、盐池县农村信息化“村村响”广播系统设计方案
        1、盐池县广播局对系统建设的要求
           充分利用盐池县现有电信部门宽带网络与电信3G网络系统传输各级控制中心的广播信号,尽量减少重复布线、减少施工项目。保证系统的日常管理,保证盐池县各级控制中心定时、实时广播的要求,保证系统设备精炼、维护简单、软件操作界面友好、操作方便。系统要实现各分控中心主机能独立工作,防止因为中心服务器故障或受病毒攻击系统瘫痪而造成的系统不稳定。系统实现对各级控制中心划分权限,指定对各自所辖区域终端的播控,也可实现各级控制中心双向语音对讲呼叫。
        2、盐池县农村信息化“村村响”广播系统功能设计
            1) 盐池县广播局总控中心、气象局分控中心、九个乡镇二级分控中心实现对各自所辖行政村或者自然村的语音通播、分区广播和点对点广播。
            2) 盐池县广播局总控中心、气象局分控中心实现支持远程电话呼入广播、远程短信转语音广播功能。
            3) 盐池县各级控制中心主控软件平台实现对各类突发公共事件,按照性质、程度、可控性和范围等分类分级广播。
            4) 盐池县各级控制中心实现播放内容提前推送并存储到终端,由终端在指定时间本地离线播放。
            5)盐池县农村信息化“村村响”广播系统实现对文字、图片、视频等多媒体信息的发布与广播(预留)。
            6) 盐池县农村信息化“村村响”广播系统具备全网设备运行状态监测,支持部分参数远程配置。
            7) 盐池县农村信息化“村村响”广播系统无盲点覆盖所辖行政村、自然村。
            8) 盐池县农村信息化“村村响”广播系统实现各级呼叫中心对讲呼叫。
        3、盐池县农村信息化“村村响”广播系统特点优势
            1)  技术先进:系统设计为应对复杂多变的突发事件,实现信息的分级定向分发,实时联网发布,多级管控。
            2)  适应性强:农村自然环境复杂,容易受地势、气象等影响,我公司提供设备成熟、稳定、适应能力强,以保证系统在恶劣环境下正常工作。
            3)  性价比高:合理利用现有设备和资源,减少重复建设投资,同时考虑农村的现有经济状况,尽量采用低能耗产品。
            4)  安全性高:系统有安全保障管理机制,对所发布信息进行实时监控、存档、日志记录。信息发布传播机构具有高度的安全敏感性和高效的安全管理机制和手段。
            5)  可靠性强:应急广播系统要求具有很强的时效性和极高的可靠性,具体要求包括电源热备份、设备(链路)冗余、软件冗余、终端自用电源等,确保应急预警信息能第一时间发出,没有时延。
            6)  易维护:从人员、制度、技术上保证该系统正常运行,系统中所有重要设备具有远程可控可管功能。
        4、盐池县农村信息化“村村响”广播系统设计方案
           全县有9个乡镇,132村需要建设本广播系统,同时县气象局可以接入进本系统发布信息。在县广播电视台建设广播系统主控中心,9个乡镇分别建设广播分控中心,在县气象局设立一个广播分控中心接入系统,有67个村使用3G无线网络传输,65个村使用有线IP网络传输。综上所述,特选择目前技术先进的3G无线网络与有线IP网络广播方式覆盖县辖区内各乡镇、行政村的广播收听。

村村响农村广播设计方案

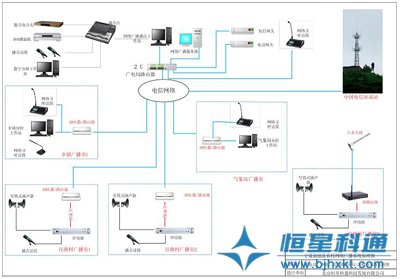

系统总体结构示意图

        4.1  盐池县农村信息化IP广播系统广播电视局总控中心设计方案
              盐池县广播局总控中心是整个系统的核心,具有定时广播、分区广播、紧急广播、定点广播、实时监听等功能,能实现多路模拟和数字信号接入,任意多路节目输出。总控中心平台提供用户鉴权功能:对手机、PC、各种终端接入用户的鉴权;提供会话监管功能:根据用户权限可以监控、删除任一会话;提供分组分发功能:可以任意组群分发会话;提供优先级控制功能:针对不用用户不同业务,提供多种方式的优先级仲裁;提供录音日志、管理报表:对任何播出做到录音和日志存储。
       广播局总控中心核心设备包括农村IP广播中心系统服务器(含软件平台)、各种模拟音源设备(调音台、话筒、DVD、收音头)、中心监听设备(IP网络广播监听音箱)、电话接入网关、短信接入网关、IP网络广播寻呼话筒等设备。以下就核心设备作详细介绍:
            4.1.1 农村IP广播中心系统服务器(HX-9000

农村广播村村响设计方案

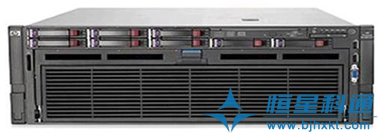

(农村IP广播中心系统服务器)

            硬件配置(IBM): Intel平台,CPU Xeon E3-1240 V2,频率3.4GHz,二级缓存8M;芯片组 Intel C202,集成显卡,嵌入式网络适配器,双口1000M;内存4G,最大支持32G(4*8G);硬盘 0G(最大4TB),SATA,4个2.5寸热插拔,M1115 RAID 0,1,10;电源 300W固定式;尺寸 430mm(宽)*560mm(深)*43mm(高);重量 9.24-10.67KG;支持 Linux、Windows;前端接口 2个USB接口;后端接口  1个COM端口、1个VGA、4个USB、2个RJ45 扩展性:1个PCI Express Gen2 x8),1个x4用于RAID.

村村响农村广播设计方案(IP网络)

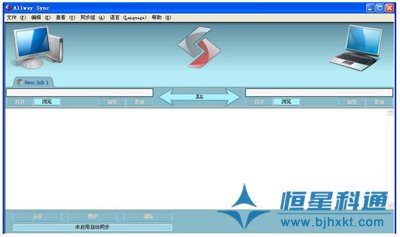

            软件配置:系统服务器软件,支持双向通讯设备的权限分配,安装在系统服务器上。是整个广播系统的管理、   控制中心。
            支持单点播放:可以对任意单点、组群、分区或全部广播。系统可以在同一时间设定任意多个组播放制定的音频节目,或对任意指定的区域进行广播讲话。
            远程分控讲话:无需到广播中心,通过与服务器连接的任意一台电脑,便可以实现广播的远程控制。从而实现领导通过电脑远程对全区、分区、分组讲话。
            音频实时采播:能够将自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采播实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的广播终端,用于播放外接设备广播及广播通知等。
            分区自由点播:可通过遥控器或按键控制分布在每个广播点的广播终端完成服务器中资料库的任意点播,可快进、快倒、暂停和AB两点间复读。终端液晶屏显示资料库目录及当前播放位置。
            定时节目播放:每个广播终端可以单独接收服务器的个性化定时播放节目,也可以通过电脑在网上远程设置或者在终端直接按键操作。
            网上电台转播:可以将通过网络收音机软件接收到的Internet网络电台节目转换成IP网络广播数据格式,对广播终端实时播放,如一些专门的语言电台等。
            寻呼对讲录音功能:终端可以对其他单个或多个终端实现呼叫,终端与终端之间还可以双向对讲。系统提供终端对讲按指定时长分多个文件保存的录音功能,从而实现控制室对任意区域的广播点讲话并同时进行录音功能,办公室之间、广播点之间、办公室与广播点之间的呼叫对讲及录音。
            会话心跳:通过服务和会话客户端之间心跳机制功能,避免客户端异常退出,僵死会话长期占用终端。
            服务看门狗:当被监控的系统服务意外停止运行时,看门狗将自动重新启动该服务的功能。
            广播监听:在广播管理中心或者领导办公室,可以实时监听到所有的广播节目。
            本地扩音及备份广播:广播点内IP广播、本地扩音、备份定压广播三合一共用音箱,实现广播点内声音的智能切换。
            报警联动:结合网络报警主机接收报警信号,在服务器软件上预先设置报警模式,即可进行报警联动功能。
            紧急备份广播:在网络不通或其他故障情况下,要求能够采用备份定压广播直接对广播点进行广播。备份广播与IP广播的切换是自动完成的。
            节目源和数据不受限制:系统采用采集、编码、压缩技术,使各类节目源均不受限制。节目源包括诸如话筒、卡座、CD、调谐器等模拟音源。IP网络广播在不同终端所播出的不同节目数量亦不受限。IP网络广播终端安装多少,同时播出的节目数量就可达到多少。
            站点无限,扩容简便:基于IP数据网络每个终端都有独立的IP地址,只需将分控电脑或网络终端接入IP数据网络,就成功扩容了新的站点。
            支持文件播放:用户可以向不同终端同时播放不同节目,终端支持自动功放电源开关。
            支持大比特率播放:音质达到CD级(音频文件位速为128kbps)并能播放高音质发烧级别的音频文件(音频文件位速320kbps);

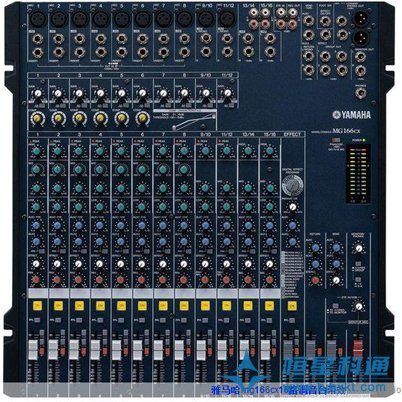

        4.1.2   调音台(雅马哈 MG166CX)

村村响农村广播设计方案(IP网络)

               ●   16输入通道,8路单声道+4对立体声
               ●   10个高性能话筒放大器带幻象电源开关
               ●   话筒输入通道含压缩器旋钮
               ●   所有话筒输入均配置三段式通道均衡器和HPF
               ●   7母线(3辅助, 4编组)
               ●   内置SPX效果器
               ●   极佳手感的60mm推子和发光ON/OFF开关
               ●   轻巧耐用的机身设计
               ●   话筒/线路输入:10
               ●   线路输入:8 Mono+4 stereo
               ●   调音台输入通道:16
               ●   编组母线:4
               ●   辅助母线:3
               ●   主母线:stereo
               ●   总谐波失真:<0.1%, 20Hz-20KHz
               ●   频率响应:20Hz-20KHz
               ●   哼声和噪声:ENI:-128dB residual output noise: -98dBu
               ●   串音:-70dB
               ●   电源转换器:100V,120V,220V,230V或240V; 50/60Hz
               ●   功耗:35W
               ●   外形尺寸(Wx Hx Dmm):478 x 105 x 496

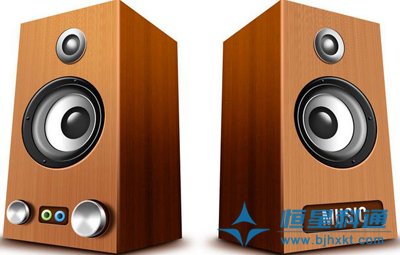

        4.1.3  IP网络广播监听音箱(HX-NB1001)

村村响农村广播设计方案(IP网络)


              详细说明
                   ●   单向终端,数字解码终端与木质音箱一体功能,主副音箱功率各为10W,性价比高,安装方便,简单实用。木质外壳结构,高低音防磁喇叭单元,数字解码终端与音箱一体功能;
                   ●   采用固定静态的IP地址,当网络发生改变时地址不会丢失,工作稳定;音质达到CD级(音频文件位速为128-320kbps 自适应);
                   ●   可网络接收音频节目内容;
                   ●   支持本地线路输入,音量音调调节;
                   ●   自带功率输出,可接10W定阻4Ω无源副音箱;
                   ●   通过软件操作可对所有终端监听播出的内容;
                   ●   消防广播信号、网络广播信号和本地音源信号控制网络音箱开机;
                   ●   硬件音频解码。
              参数说明
                   ●   网络接口 标准RJ45
                   ●   串口  DB9接口
                   ●   功率输出  2×10W
                   ●   输入灵敏度  音频输入:0.775V RCA连接端子
                   ●   电源  AC220V/50Hz
                   ●   待机功率  1W
                   ●   音频控制按钮  1个
                   ●   高音提升/衰减按钮  10KHz±10dB
                   ●   音频位率  8Kbps~320Kbps自适应
                   ●   频率响应  50Hz~15KHz(±3dB)
                   ●   信噪比  ≥70dB
                   ●   采样率 8K~48KHz
                   ●   音频格式 MP3
                   ●   总谐波失真  ≤1%
                   ●   传输速率  10Mbps
                   ●   支持协议  ARP、UDP、TCP/IP、ICMP、IGMP(组播)
                   ●   网络延时  ≤50ms
                   ●   工作温度  -20℃~+60℃
                   ●   工作湿度  10%~90%
                   ●   尺寸  180×200×300mm
                   ●   重量  3.6Kg(主箱) 6.9Kg(1对)

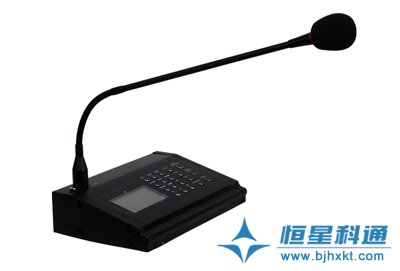

      4.1.3   IP网络广播寻呼话筒(HX-NB6702)

村村响农村广播设计方案(IP网络)

               详细说明:
                   ●   双向对讲终端,寻呼讲话、带液晶屏和红外遥控,点播服务器上的音频文件。
                   ●   桌面话筒式设计,精致美观,工艺考究,现代感十足;
                   ●   面板带3.4英寸LCD液晶显示屏,人性化人机操作界面;
                   ●   采用固定静态的IP地址,当网络发生改变时地址不会丢失,工作稳定;
                   ●   自带数字键、功能键,呼叫任意终端,操作简单快捷;
                   ●   双向对讲功能:双向终端之间实现两两双向对讲;
                   ●   一键接收求助、对讲功能,实现快速连接;
                   ●   支持红外遥控接收,遥控器可完成所有操作;
                   ●   内置1W全频监听扬声器,声音清晰、洪亮;
                    ●   2个3.5mm的标准mic及音频接口,可接耳机及耳戴mic,支持佩戴专业话务耳麦;
                   ●   支持免提通话和接收广播;
                    ●   支持一路本地线路输入;
                    ●   一路音频辅助输出,外扩功率放大器;
                    ●   DC24V直流供电接口。
               技术参数:
                   ●   网络接口  标准RJ45
                   ●    MIC输入灵敏度  10mV
                   ●   功耗  ≤10W
                   ●   辅助线路输入电平  400mV工业标准压线接线端子
                   ●   内置扬声器输出阻抗&功率  8Ω,1W
                   ●   Line Out输出电平  0.775V工业标准压线接线端子
                   ●   Line Out输出阻抗  1KΩ
                   ●   音频位率  8Kbps~320Kbps自适应
                   ●   频率响应  20Hz~16KHz
                   ●   信噪比  ≥70dB
                   ●   采样率  8K~48KHz
                   ●   音频格式  MP3
                   ●   总谐波失真  ≤1%
                   ●   传输速率  10/100Mbps
                   ●   支持协议  ARP、UDP、TCP/IP、ICMP、IGMP(组播)
                   ●   网络延时  ≤50ms
                   ●   工作温度  -20℃~+60℃
                   ●   工作湿度  10%~90%
                   ●    尺寸  200×145×48.5mm
                   ●   重量  2.2Kg

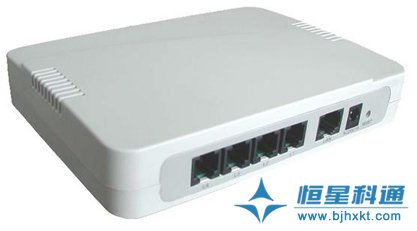

        4.1.3   电话接入网关(HX-WG012)

村村响农村广播设计方案(IP网络)

            电话接入主机是一个传统PSTN网络与IP网络的转换设备,能够实现电话语音与网络数据流的转换。其实现通过电话/手机接入农村广播系统,并进行实时广播,有效的扩展农村广播的使用性。
            功能描述:
                   ●   IVR流程支持,自动应答,IVR用户验证,IVR流程控制,实现无人值守电话广播;
                   ●   多路电话广播支持,可实现多路电话同时广播;
                   ●   远距离同步广播,分区广播,对点广播控制;
                   ●   外线电话寻呼广播,也可内线寻呼广播;
                   ●   有自我检测,信号接收,发送,放大,抗干扰功能。
            技术参数:
                   ●   接口类型:RJ45,RJ11;
                   ●   硬件:ATMEL AT91SAM9G20B,400HMz;32兆字节SDRAM,4兆字节闪存;
                   ●   电源:交直流适配器。输入:100-240V AC, 输出:9V/0.66A DC,功耗:6 瓦;
                   ●   协议:SIP,RFC3261,RFC3262;
                   ●   安全性:IP 包地址过滤、信令与媒体流加密、SIP/RTP/Telent/HTTP/TFTP 端口过滤。

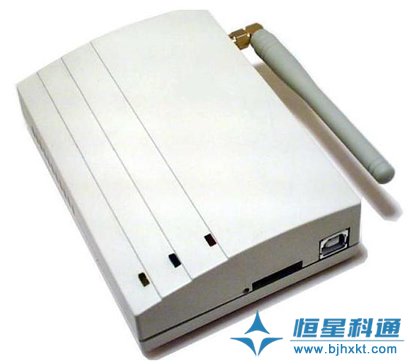

        4.1.4   短信接入网关(HX-WG-013)
村村响农村广播设计方案(IP网络)


            功能描述:通过对短信的接收和处理,最终把短信的内容按预定的设置进行广播;在插入SIM卡后可接收和发送短信;
短信接入网关软件设有广播权限规则,只有已授权的电话号码所发的短信才允许广播,且每个电话号码都有对应的广播终端。短信接入网关软件在运行过程中把每条短信的号码、时间、内容和播放状态显示出来,并在软件正常退出时把这些信息记录到日记文件中以备查看。
            技术参数:
                   ●   支持EGS900和GSM1800双频;
                   ●   数据传输内容:语音和数据;
                   ●   短信息:MT、MO、CB和PDU模式;
                   ●   音频接口:模拟信号(麦克风、耳麦、免提手柄);
                   ●   通讯接口:RS232(指令和数据的双向传送);
                   ●   模块复位:采用AT或掉电复位;
                   ●   串口通讯波特率:300bps — 115kbps;
                   ●   自动波特率范围:4.8kbps — 115kbps;
                   ●   电源:单电源3.3V-5.5V;
                   ●   低功耗:处于睡眠状态时仅3.0mA电流;
                   ●   支持三种语音编码的传送速率;
                   ●   基本免提操作,标准协议的认证;
                   ●   采用GSM Phase2/2+标准;
                   ●   支持语音、数据、短消息和传真服务。

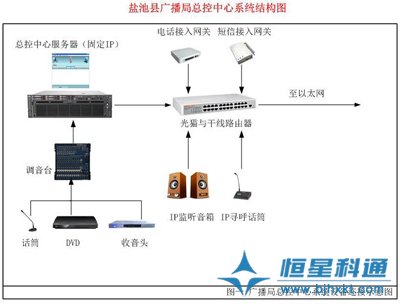

  盐池县农村信息化“村村响”广播系统广播局总控中心系统示意图

村村响农村广播设计方案(IP网络)

         4.2   盐池县农村信息化IP广播系统气象局分控中心设计方案
              气象局分控中心通过互联专网与县广播局主控中心系统连接。能实现气象内容的发布,防范自然灾害的紧急通知等。气象局分控中心经过县广播主控中心授权可以在本地中心根据权限操控系统,经计算机的麦克风可实现远程讲话,可以对全区,分区,分组讲话,也可以通过电脑上传自己制作的节目,通过广播专用软件编辑程序可定时播放音频节目,实现定时定区域的播放操作,实现无人职守功能,如按时间作息表制作好程序后,系统将自动执行定时程序。
    气象局分控中心核心设备包括气象局分控系统服务器、各种模拟音源设备(调音台、话筒、DVD)、IP网络广播寻呼话筒、IP网络广播监听音箱。以下就核心设备做详细介绍:
             4.2.1 气象局分控系统服务器(HX-9001)

村村响农村广播设计方案(IP网络)


            硬件配置(DELL):  结构 塔式; CPU类型 E3-1220,CPU频率(MHz) 3.10 GHz,CPU二级缓存 8M,支持CPU个数 标配1颗/最多1颗;主板  E20 扩展槽 2个x8 插槽;1个x4 插槽;1个x1 插槽;内存类型 DDR3,内存大小 2G;存储 硬盘大小 500G,硬盘类型 SATA;光驱 DVD;电源 有线电源,功 率(W) 305瓦;尺寸 5U;重量 16kg;软件系统 Microsoft Windows Small Business Server 2011等操作系统

村村响农村广播设计方案(IP网络)


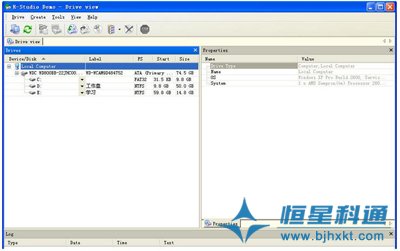

            软件配置:
                   远程用户登录:根据不同的用户口令登录系统服务器,不同用户具备不同权限,相应可以管理不同的终端。
                   远程广播管理:可以查看具有权限的各终端使用状态、各广播会话状态,并可以监听或结束广播会话
                   远程实时讲话:无需到广播中心,通过与服务器连接的任意一台电脑,便可以实现广播的远程控制。从而实现领导或工作人员通过分控站远程对全区、分区、分组讲话。
                   实时文件播放:能够将mp3等语音文件实时播放到指定的一个或多个IP广播终端,可以单曲或列表 (随机)(循环)播放。
                   多路实时采播:能够将自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的广播终端,用于播放外接设备广播及广播通知等。可以支持单台多路声卡采播。
                   定时节目播放:每个广播终端可以单独接收服务器的个性化定时播放节目用以语音训练等,也可以通过电脑在网上远程设置或者在终端直接按键操作。
                   定时声卡采播:可在指定时间将模拟音源如电台等转换为音频数据包播放到事先指定的广播终端。
                   音频节目管理:可以在每台安装分控软件的电脑上,上传音频节目或管理服务器上的音频节目库。

             4.2.2  调音台(雅马哈 MG124CX)

村村响农村广播设计方案(IP网络)



            MG124CX是MG高音台家庭中的代表,其音质出色并且同样拥有MG系列产品都具有的通道压缩功能,可应用于业余或专业领域。如果需要高质SPX数字特效那么可以选用MG125CX.全新的MG系列调音台,比上一代更小更轻便,适合工作室和现场调音,12个通道,4个辅助通道,6个XLR话筒接口可提供幻想供电,全部均为高品质的Neutrik接口。前4个话筒通道内置压缩器,所有通道都带3段EQ和高通道滤波。每个推子上面带有背光的ON按钮,可打开/关闭通道。除此之外还带有12段的电平表,内置SPX DSP效果器。
            技术参数:
                   ●   12路输入通道,4路单声道+4对立体声
                   ●   6个高性能话筒放大器带幻象电源开关
                   ●   1-4通道内置通道压缩器
                   ●   所有话筒输入均配置三段式通道均衡器和HPF
                   ●   2路辅助发送/立体声辅助返回
                   ●   4母线(立体声,编组)
                   ●   内置SPX效果器
                   ●   极佳手感的60mm推子和发光ON/OFF开关
                   ●   轻巧耐用的机身设计
                   ●   总谐波失真:<0.1%, 20Hz-20KHz
                   ●   频率响应:20Hz-20KHz +1dB /-3dB
                   ●   幻象电压:48V
                   ●   通道9/10-11/12:高频:10KHz;低频:100Hz
                   ●   峰值表:When EQ after CH reach to clip -3dB, Red LED lamp lights
                   ●   内部数字效果器:16 top, parameter control, pedal   switch control(digital  effect on/off)
                   ●   功率消耗:30W
                   ●   外形尺寸(WxHxD )mm:346.2x86.1x436.6

             4.2.3  IP网络广播寻呼话筒(配置同县级寻呼话筒配置)
             4.2.4  IP网络广播监听音箱(配置同县级寻呼话筒配置)

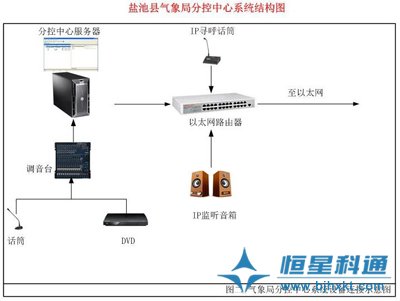

             盐池县农村信息化“村村响”广播系统气象局分控中心系统示意图
村村响农村广播设计方案(IP网络)


          4.3  盐池县农村信息化IP广播系统乡镇二级分控中心设计方案
               9个乡镇二级分控中心通过ADSL宽带与县广播局总控中心系统连接。系统能够实现广播节目的编辑、上传发布通知、播放节目等功能。乡镇二级分控中心经过县广播主控中心授权可以在本地中心根据权限操控系统,经计算机的麦克风可实现远程讲话,可以对全区,分区,分组讲话,也可以通过电脑上传自己制作的节目,通过广播专用软件编辑程序可定时播放音频节目,实现定时定区域的播放操作,实现无人职守功能,如按时间作息表制作好程序后,系统将自动执行定时程序。
               乡镇二级分控中心核心设备包括乡镇二级分控系统服务器、有线话筒、IP网络广播寻呼话筒、IP网络广播监听音箱。以下就核心设备做详细介绍:

             4.3.1  乡镇二级分控系统服务器 (HX-9002)

村村响农村广播设计方案(IP网络)



            硬件配置:高配置服务器,双核CPU 2.3G;内存 4G;硬盘 500G;专业工业控制机箱。
            软件配置:
                   远程用户登录:根据不同的用户口令登录系统服务器,不同用户具备不同权限,相应可以管理不同的终端。
                   远程广播管理:可以查看具有权限的各终端使用状态、各广播会话状态,并可以监听或结束广播会话
                   远程实时讲话:无需到广播中心,通过与服务器连接的任意一台电脑,便可以实现广播的远程控制。从而实现领导或工作人员通过分控站远程对全区、分区、分组讲话。
                   实时文件播放:能够将mp3等语音文件实时播放到指定的一个或多个IP广播终端,可以单曲或列表 (随机)(循环)播放。
                   定时节目播放:每个广播终端可以单独接收服务器的个性化定时播放节目用以语音训练等,也可以通过电脑在网上远程设置或者在终端直接按键操作。
                   定时声卡采播:可在指定时间将模拟音源如电台等转换为音频数据包播放到事先指定的广播终端。

            盐池县农村信息化“村村响”广播系统广播局总控中心系统示意图

村村响农村广播设计方案(IP网络)


          4.4   盐池县农村信息化IP广播系统所辖行政村、街道终端接收设计方案
               在各行政村、街道配置IP功放与互联专网连接,接收来自主控及分控广播机房广播信号,连接高音喇叭输出声音,每个村配置一只话筒,用于村委会发布通知等功能。县广播局总控中心、县气象局分控中心、乡镇二级分控中心可以通过互联专网任意控制每个行政村接收终端开关。

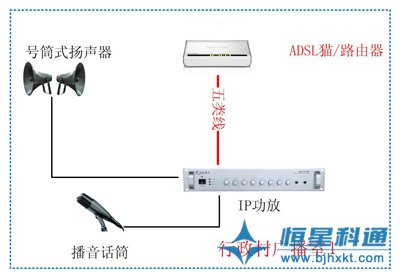

               终端接收方案一:此方案适用于已经通宽带互联网的行政村、街道,利用现有宽带系统,加装有线路由器,提供一条通信通道给IP功放接收信号使用。IP功放接收到信号后正常还原输出给室外高音喇叭扩声。

村村响农村广播设计方案(IP网络)



               终端接收方案二:此方案适用于未通有线宽带互联网的行政村、街道,但是已经有电信3G网络信号覆盖。这种情况下在行政村广播室加装3G无线路由器接收当地电信基站的信号,正常接收信号后接入IP功放,功放还原主控中心发来广播信号后驱动高音喇叭扩声。由于盐池当地电信3G网络信号覆盖情况不尽相同,接收信号较差的行政村、街道安装高增益室外玻璃钢天线以更好地接收3G信号。

村村响农村广播设计方案(IP网络)

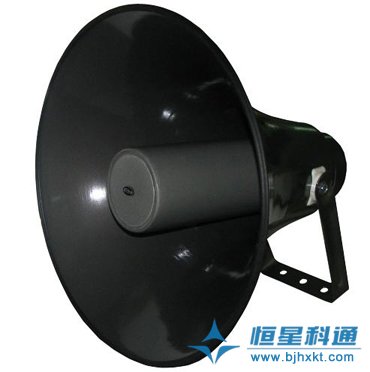

              行政村、街道接收终端设计方案中核心设备有农村广播IP功放(HX-120P)、3G路由器(HX-ZH7350)、3G信号接收天线(定制)、高音喇叭(欧特华)等,以下就核心设备作详细说明
             4.4.1 农村广播IP功放(HX-120P

村村响农村广播设计方案(IP网络)

              二路话筒输入、二路辅助信号输入、一路网络与辅助信号输入、一路辅助输出; 100V、70V定压输出和4-16Ω定阻输出;有默音强插功能,便于插入优先广播;可自动控制功放开关;各路信号有独立音量控制和总量控制; 高音和低音音调控制;自动温控风机强制冷却散热;MIC1输入插口具有最高优先权,由该插口输入信号将抑制其他插口输入信号。
               技术参数:
                     ●   输出端子  70V,100V&4~16Ω
                     ●    输出功率  120W
                     ●   输入灵敏度&阻抗 MIC1、2输入:5mV/600Ω,不平衡6.3连接端子
                     ●   AUX1、2 、NET输入:350mV/10KΩ,不平衡RCA连接端子
                     ●   输出灵敏度&源阻抗  OUTPUT:1000mV/470Ω,不平衡RCA连接端子
                     ●   音调  低音:±10dB at 100Hz
                     ●   高音:±10dB at 10KHz
                     ●   频率响应  50Hz~16KHz(+1dB,-3dB)
                     ●   信噪比  MIC1、2:66dB;AUX1、AUX2、NET:80dB
                     ●   失真  <0.5%(在1KHz,1/3额定功率)
                     ●   传输速率  10/100Mbps
                     ●   支持协议  ARP、UDP、TCP/IP、ICMP、IGMP(组播)
                     ●   网络延时  ≤50ms
                     ●   音频位率  8Kbps~320Kbps自适应
                     ●   音频格式  MP3
                     ●   采样率  8K~48KHz
                     ●   散热  侧入后出强制风扇冷却,内部功率模块达到55度时启动风扇
                     ●   保护  过热保护、过流保护、短路保护
                     ●   电源  ~220V/50Hz
                     ●   电源耗散  200W
                     ●   工作温度  -20℃~+60℃
                     ●   工作湿度  10%~90%
                     ●   尺寸  483W×90H×410D
                     ●   重量  10Kg
             4.4.2  3G路由器(HX系列)

村村响农村广播设计方案(IP网络)



                     ●   采用工业级无线模块,抗干扰强,传输稳定;
                     ●   工业级ARM9高性能嵌入式处理;以太网接口内置1.5KV电磁隔离防护;
                     ●   采用金属外壳,屏蔽电磁干扰;
                     ●   适合在环境恶劣的工业环境;
                     ●   整机元器件采用严格筛选的工业级元器件;
                     ●   工作频段 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A)
                     ●   800MHz单频,可选800/1900MHz双频,450MHz单频
                     ●   工作温度 正常温度:-25 oC ~+65oC
                     ●   扩展温度:-30°C ~+75°C
                     ●   电源电压 DC9V/1.5A   (通信时平均电流:390mA@+9VDC
                     ●   产品外形尺寸 145*86*21mm(不包括天线及固定件)
                     ●   接口 一个 10/100 Base-T 以太网口,Ethernet IEEE 802-3, 802-2;
                     ●   内置1.5KV电磁隔离保护
                     ●   1个RS232串口(速率:110bps ~ 230400bps)
                     ●   UIM卡接口  1.8V/3V/5V标准的推杆式用户卡接口
                     ●   射频天线接口 标准SMA阴头天线接口,特性阻抗50欧
                     ●   带宽 下行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps)
                     ●   外壳 采用金属外壳
                     ●   重量 700g

             4.4.3  3G信号接收天线(高增益、玻璃钢)

村村响农村广播设计方案(IP网络)


                     ●   12dBi 全向高增益天线,适合户外用 ,传输方向为360度,传输距离约可达到600米。
                     ●   频段范围  1920-2170MHz
                     ●   增益      12dBi
                     ●   极化方式  垂直
                     ●   驻波比    ≤1.4
                     ●   输入阻抗  50Ω
                     ●   接头形式  N型母头
                     ●   重量      0.8kg
                     ●   抗风速度  60 m/s
                     ●   天线体材料  玻璃钢
                     ●   环境温度   -40~60℃
             4.4.4   高音喇叭(欧特华)
村村响农村广播设计方案(IP网络)




                     ●   产品通过防水认证等多项认证,适宜室外使用;
                     ●    配备安装支架,安装便捷;
                     ●   选用优质高灵敏度,高动态范围扬声器单元。


联系我们

了解更详细信息,请致电:

010-82566461

点击在线客服人员

售后服务:010-82565576

ISO9001证书 | IQNet证书 | 无线电型号核准证 | 商标注册证 | HX-6000智能广播系统《著作权证书》 | FM4210《检测报告》| FM70《检测报告》 | FM75《检测报告》

北京市海淀区西北旺镇屯佃村北282号(北清路上庄路口西150M路南) E-mail:bjhxkt@126.com 欢迎您的咨询、建议和意见
Copyright 2002 - 2011 . All rights reserved. 北京恒星科通科技发展有限公司 版权所有. 京ICP备05000984号
TEL:010-82566461 82565576 FAX:010-82565864

w3c

在线客服系统
