隧道FM调频广播覆盖解决方案详细描述了隧道广播覆盖的技术原理,主要从隧道FM调频广播覆盖的设备组成、信号流程、关键技术等几方面进行描述。
隧道FM调频广播覆盖系统主要由信号选频单元、光纤传输单元、直放站(远端机)、泄/露电缆与天馈系统组成。
一、数字选频单元:数字选频单元也叫数字选频器,是一种软件无线电数字选频方式,为采用SDR软件无线电技术的可均衡FM广播信号选频方式,且具有手/拉/手数字拉远可达50公里特点,是目前调频广播信号覆盖最先进的选频方式。首先利用高速ADC将FM信号进行500MHz左右的高速采集量化,把射频信号变成PCM数字信号;再把PCM数字信号送给FPGA进行数字运算选频,将所需要的频率输送给高速DAC或DDS生成需要的FM调频载波。
二、光纤传输单元:传输方式也叫拉远方式,主要取决于选频方式与近端机采用的技术路线,采用解调二次调制与模拟中频选频方式,只能采用模拟光纤拉远,一台模拟近端机可以带1-4台远端机,光缆中传输的是模拟光信号,上下行采用波分复用,此种方法为星型结构,需要光纤资源较多,对于已建成隧道需要重新敷设光缆。
采用数字选频方式与数字近端机,在光纤中传输的是数字化后的射/频信号,远端机也需要采用数字光纤远端机,采用手/拉/手的传输方式,节省光纤资源。

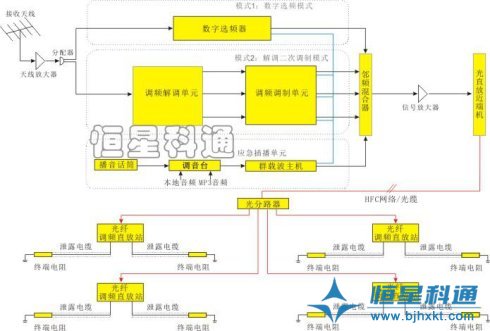

2.1、模拟选频信号光纤拉远方式
